Strander planetario JLY630/6+12+18
(guida separata del motore, tensione di isteresi, assunzione di tipo colonna)

1.Applicazione:

• L'apparecchiatura è utilizzata principalmente per la posa di fili di base isolati, come rame, conduttore in alluminio, cavo di controllo, cavo di segnale e cavo di plastica di piccole dimensioni, ecc.
• L'apparecchiatura adotta il programma di controllo PLC + touch screen + regolazione della velocità a frequenza variabile + controllo pneumatico.
• La deviazione delle prestazioni di sincronizzazione non supera il 3% negli stati di avvio, normale funzionamento, arresto lento, arresto di emergenza, ecc., per garantire la stabilità del passo di torsione.
• Equipaggiato con una funzione automatica di arresto del filo, può fermarsi e frenare in tempo quando il filo è rotto o il filo è finito.
• L'intera macchina è azionata e controllata dallo schermo touch colorato HMI + e il sistema elettrico è avanzato.

2. Parametro tecnico

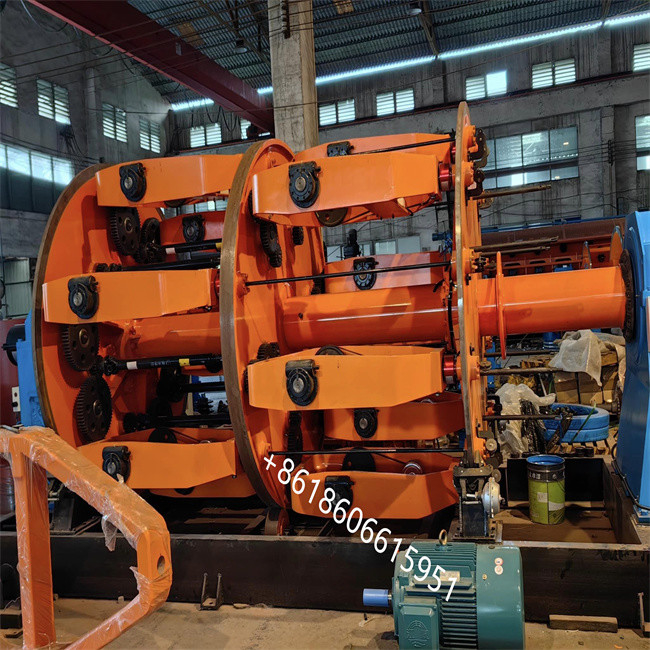

3.Immagine del prodotto principale:

4- 6+.Caratteristica della gabbia a 12 rulli:

• Forma di azionamento di ciascuna gabbia: motori indipendenti.
• Potenza del motore della gabbia di blocco:
• 6 bobine: 37 kW (AC),
• 12 bobine: 45 kW (AC),
• Diametro del foro del filo nel centro della gabbia di blocco: ≥Ø 60 mm
• Forma della tensione di ripagamento nella gabbia di blocco: tensione di isteresi
• velocità di rotazione massima: 70 r/min
• Dimensione del rullo nella gabbia di blocco: PND630
• Larghezza del rullo nella gabbia di blocco: 475 mm
• Sistema della macchina di arresto del filo rotto: DXJ completamente automatico
• Struttura della gabbia: 6 culle equamente disposte
• Modalità di funzionamento di guida: ogni gabbia è azionata da un proprio motore e il dispositivo di trasmissione fornisce energia per il funzionamento e il posizionamento lento dell'apparecchiatura.Il dispositivo di trasmissione è azionato dal motore a ingranaggi attraverso la scatola di riduzione della cinghia. come la rotazione in avanti, la rotazione in retromarcia, il cambio neutro, l'avvio, l'arresto, l'arresto di emergenza, il tutto controllato dal sistema elettrico.
• Struttura della gabbia a strascico: la gabbia è sostenuta dalla scatola di riduzione e dal supporto anteriore.L'albero principale è sostenuto sulla scatola di riduzione e il supporto anteriore da due serie di cuscinetti a rulli a doppia filaIl supporto anteriore e posteriore della gabbia sono sostenuti rispettivamente da cuscinetti autoallineanti a rulli a doppia fila per garantire la capacità di carico del movimento assiale della gabbia.La struttura della culla è disposta in 6 parti uguali in ogni gabbia, culla a 6 rulli, culla a 12 rulli (6+6), culla a 18 rulli (6+6+6).
• Struttura di percorrenza: l'albero principale della gabbia di blocco è costituito da un intero rubino a pareti spesse e il tubo attraverso non ha giunzioni; ogni gabbia è collegata all'albero principale attraverso una manica di blocco a flange,e la gabbia è tagliata da Q235 taglio CNC a tavola intera, il telaio della culla è organizzato in 6 parti uguali; la linea dell'asse del telaio della bobina di filo è parallela alla linea centrale dell'albero principale,e un meccanismo di torsione del cambio planetario è installato dietro la gabbia, e la torsione del telaio della bobina di filo è attraverso l'albero di torsione di spline e il collegamento dell'ingranaggio di torsione per ottenere il 100% di torsione meccanica.
• Cornice di culla: è costituita da piastre di acciaio saldate su misura, con tecnologia di piegatura, meno posizioni di saldatura, grande capacità portante e foratura dopo il ricottamento complessivo, resistente e invariata.Equipaggiato con un supporto a bobina per proteggere il filo.
• Metodo di caricamento del rullo: rullo di fissaggio manuale, dotato di blocco meccanico, facile da caricare e scaricare, il rullo viene caricato nella culla con l'aiuto del dispositivo di sollevamento in officina.
• Tensione di ripagamento nella gabbia di blocco: la tensione di isteresi viene utilizzata per fornire la tensione di ripagamento.L'uscita di tensione costante è controllata da PLC e gestita attraverso lo schermo sensori a tocco HMI- Non lo so.
• Forma di frenatura: il freno a gabbia principale adotta un freno a pressione d'aria a disco, per ridurre l'impatto dell'inerzia di arresto di emergenza sulle parti della trasmissione.coordinato dal PLC programmabile: il regolatore del motore a frequenza variabile, la resistenza del freno, la valvola proporzionale della pressione dell'aria, il freno della pressione dell'aria, ecc. completano congiuntamente l'arresto lento, l'arresto veloce,fermo di emergenza e altre operazioni dell'intera macchina .
• macchina di arresto del filo: la gabbia di blocco è dotata di un dispositivo di arresto del filo DXJ completamente automatico, in grado di fermarsi, allarmare e frenare in tempo utile quando il filo è completato o rotto,L'anello di scivolo elettrico all'estremità posteriore della gabbia fornisce energia al telaio culla e comunica. anello di scivolo nella culla per alimentare e comunicare per il sistema di arresto del filo di rottura.
• L'intera macchina è azionata attraverso lo schermo touch colorato dell'HMI ed è coordinata e gestita dal PLC programmabile
