Attrezzature di produzione di conduttori a fili compatti a basso costo 12+18/500

Dettagli del prodotto

Luogo di origine: Cina

Marca: Beyde

Numero di modello: 500/30

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Imballaggi particolari: Imballaggio di sicurezza per il trasporto marittimo

Tempi di consegna: 90 giorni

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 200 insiemi/anno

Ottieni il miglior prezzo
Dettagli del prodotto
Evidenziare:

Equipaggiamento per la produzione di conduttori stratificati compatti

,

attrezzature per la produzione di conduttori stratificati a basso costo

Utilizzatori:
Incagliamento, Torsione
Colore:
Personalizzato
Nome:
Macchina per il ripiegamento di cavi a filo rigido
Applicazione:
Altri dispositivi per la trasmissione di energia elettrica
PLC:
Siemens
Garanzia:
24 mesi
Velocità di rotazione della gabbia:
250 r/min.
Rollo di presa:
PND1000-PND2000
Tipo:
manuale o automatico
Passo di torsione:
regolabile a passo ridotto
Max. bloccato.:
50 mm
Utilizzatori:
Incagliamento, Torsione
Colore:
Personalizzato
Nome:
Macchina per il ripiegamento di cavi a filo rigido
Applicazione:
Altri dispositivi per la trasmissione di energia elettrica
PLC:
Siemens
Garanzia:
24 mesi
Velocità di rotazione della gabbia:
250 r/min.
Rollo di presa:
PND1000-PND2000
Tipo:
manuale o automatico
Passo di torsione:
regolabile a passo ridotto
Max. bloccato.:
50 mm
Descrizione del prodotto

Apparecchiature per la produzione di conduttori a fili compatti 12+18/500



Descrizione

Il tipo rigido stranding macchina è non back twist stranding. È adatto per la corazzatura di rame, filo di alluminio rotondo, conduttore di settore pre-torsione e fili d'acciaio cavi corazzatura.
Fornire un meccanismo di carico automatico laterale inferiore e anteriore in base al sito e alle esigenze del cliente.
Fornire resistenza aerodinamica e freno elettromagnetico per controllare la tensione, mantenere la tensione costante secondo i requisiti.
La gabbia adotta la struttura di trasmissione del pozzo a terra, ogni gabbia è azionata da un motore indipendente con la sincronizzazione di controllo elettrico.
La macchina è dotata di sistema di controllo MMI+PLC per preimpostare il passo di incrocio, la direzione di incrocio, automatico
controllo della compensazione della tensione e per la sincronizzazione della velocità con il capstan di trazione e l'unità di assorbimento.


Marca delle parti principali:

1 Marchio del cuscinetto (HRB.WZS.LYC)
2 Marca dell'apparecchio a bassa tensione (Schneider)
3 Marca del componente pneumatico (AIRTAC)
4 Marca del motore di trazione principale (Jianghuai)
6 Controller di conversione di frequenza (Innovazione)
7 Dispositivo touch (Siemens KT P1200)
8 PLC

(Siemens S7-200 Smart)

1Applicazione
Viene utilizzato principalmente per il filamento e la stampa di conduttori di settore, il filamento, il disegno e la stampa di conduttori rotondi e il filamento e la produzione di fili di alluminio con nucleo di acciaio quadrati.

2Componenti principali
Ø630 Stand di pagamento fisso 1 unità
# Strato di filo di guida 1 unità
12. 18. Bobbin cage di blocco Ogni 1 unità
Sistema di bobine di carico automatiche laterali Ogni 1 unità
Capo di filo chiuso 2 unità
tenitore di matrici di filo chiuso 1 unità
Contatore digitale meccanico 1 unità
Ø 2000 Potente capstan a doppia ruota 1 unità
Ø 2000 Tipo di porta con supporto trasversale 1 unità
Apparecchi per il controllo elettrico 1 unità
Recinzione e copertura per la protezione della sicurezza 1 unità



3. 12+18 gabbia per il rimorchio:

Specificità della bobina di pagamento in gabbia: 500 PND

Diametro della bobina applicabile: Ø500 mm

Larghezza della bobina applicabile:375 mm

Sistema della macchina di arresto del filo rotto: tipo di impulso vettoriale completamente automatico

Passaggio del filamento:

  • 12 bobine: 41-738 mm
  • 18 bobine: 48-860 mm

Velocità massima di rotazione della gabbia di blocco:

  • 12 bobine: 212 r/min
  • 18 bobine: 182 r/min

Potenza del motore a torsione

  • 12 bobine: 55 kW (AC)
  • 18 bobine: 55 kW (AC)

Forma strutturale: la macchina principale adotta la disposizione complessiva di una gabbia a quattro sezioni 6+12+18+24.La gabbia è trasportata da due grandi cuscinetti a rulli a doppia fila anteriore e posterioreIl corpo della gabbia di incrocio è composto da gabbia di incrocio, gabbia, supporto anteriore, sistema di freno, base, motore di trazione, ecc.

Modalità di azionamento: ciascuna sezione della gabbia è dotata di un motore di azionamento individuale per far funzionare la gabbia in fiocco.Il motore di trazione guida il cambio per far funzionare la gabbia attraverso il collegamento diretto (brevetto)Questo sistema di azionamento ha pochi collegamenti di manutenzione e la modalità di azionamento è diretta, che può

Caratteristiche strutturali del corpo di stratificazione: il telaio adotta il taglio laser CNC e il blanking delle piastre e viene piegato da una grande macchina di piegatura.Questo processo riduce al minimo la cucitura della saldatura e migliora la resistenza strutturale complessivaDopo l'assemblaggio e la saldatura complessiva, viene utilizzato un trattamento di ricottura ad alta temperatura per eliminare la tensione interna, e quindi viene lavorato da una grande macchina utensile, per garantire la concentricità,funzionamento regolare, e elevata resistenza meccanica senza deformazioni per lungo tempo.

Struttura inferiore: la base è costituita da piastre di alta qualità e tubi quadrati rettangolari, dal bell'aspetto e dalla fortezza strutturale.

Sistema di frenatura: l'avvio, l'arresto, l'accentuazione e le altre azioni della macchina principale sono controllati dal PLC attraverso il freno ad aria, il convertitore di frequenza, la resistenza di frenatura, ecc.per garantire la sincronizzazione dell'intero funzionamento della macchina

Sistema di arresto del filo rotto: dotato di un avanzato sistema di protezione per il filo rotto da impulsi vettoriali automatici,il sistema può fermarsi e frenare in tempo quando il filo nella bobina è usato o rotto.

La tensione del cavo singolo è rilevata e controllata elettronicamente con l'elettricità e regolata dalla valvola proporzionale pneumatica di controllo importata,che può realizzare la tensione costante del singolo filo di ripagamento dal rullo pieno al rullo vuoto- Non lo so.

L'estremità anteriore di ciascuna sezione della gabbia principale è dotata di un dispositivo preformatore a filo singolo.

Tutti i fori di filo e le posizioni di filo facilmente graffiate sono dotati di ugelli di filo di lega resistenti all'usura o di rulli di filo.

Copertura di protezione: rete di protezione a doppia parete a parete di piastra perforata.



4Sistema di controllo elettrico:

L'alimentazione: sistema a cinque fili a tre fasi: 380V (± 10%) 50Hz, totale 410kw

La macchina adotta un motore separato (il motore adotta un motore a frequenza variabile), ogni motore a frequenza variabile AC adotta un convertitore di frequenza per controllare la regolazione della velocità,L'intero controllo della macchina è gestito da un controller programmabile Siemens, il touch screen di Siemens controlla il funzionamento e l'host viene avviato dopo il suono della campana dell'allarme.

Alarme di guasto del convertitore di frequenza.

Protezione contro il sovraccarico e protezione dell'alimentazione delle linee di avvolgimento e di arrangiamento.

La stampa aerea manca di protezione.

Rompete la protezione del filo.

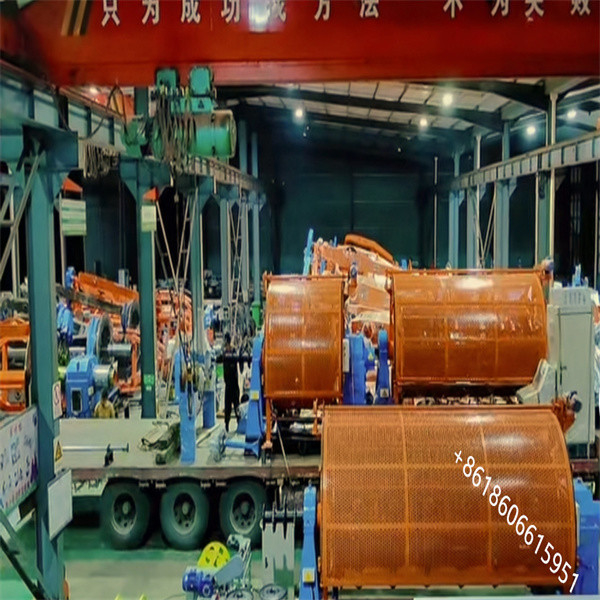

Attrezzature di produzione di conduttori a fili compatti a basso costo 12+18/500 0
