Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare

Dettagli del prodotto

Luogo di origine: Cina

Marca: Beyde

Numero di modello: 1250/1+3

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Imballaggi particolari: Imballaggio in contenitore di sicurezza

Tempi di consegna: 90 giorni

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 200 insiemi/anno

Ottieni il miglior prezzo
Dettagli del prodotto
Evidenziare:

Facile da usare macchina di posa dei cavi

,

Macchina per la posa di cavi a filo

,

Macchine per la posa di cavi a motore singolo

Utilizzatori:
Torsione, cablaggio.
Colore:
Personalizzato, blu rosso verde
Nome:
sovrapporree macchina
PLC:
Siemens
Voltaggio:
380V-460V
Incagliando passo (millimetri):
Regolabile senza passo
Rotation della gabbia (rpm):
199.4
Garanzia:
12 mesi
Rotation del nastro (rpm):
650r/min
Legare passo con un nastro capo:
0-200 mm regolabile senza passaggio
motore:
Siemens
Invertitore:
Danfoss
Utilizzatori:
Torsione, cablaggio.
Colore:
Personalizzato, blu rosso verde
Nome:
sovrapporree macchina
PLC:
Siemens
Voltaggio:
380V-460V
Incagliando passo (millimetri):
Regolabile senza passo
Rotation della gabbia (rpm):
199.4
Garanzia:
12 mesi
Rotation del nastro (rpm):
650r/min
Legare passo con un nastro capo:
0-200 mm regolabile senza passaggio
motore:
Siemens
Invertitore:
Danfoss
Descrizione del prodotto

Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare






1.Applicazione:

Il bow twister è l'attrezzatura importante per il cablaggio di fili e cavi, è utilizzato principalmente per cavi di controllo, cavi a bassa tensione, cavi avvolti in gomma, cavi minerari,Cavi isolanti aerei e altri prodotti.
Con la continua diminuzione dei profitti dei prodotti a filo e cavo, è indispensabile ridurre i costi di produzione per i produttori.E migliorare l'efficienza della produzione è uno dei modi efficaci per ridurre i costi di produzioneCon la struttura unica, l'efficienza di produzione di bow twister è più del doppio di quella del stranding tubulare, e più di cinque volte di quella della cage stranding machine.A causa dei vantaggi dell'elevata efficienza produttiva, il bow twister è stato utilizzato sempre più ampiamente.

2.Parametro tecnico:



Input massimo Diametro del filo singolo Ø6- Ø20 mm
Diametro massimo del filamento Ø60 mm
Intervallo di passo di incastramento 200-1500 mm
Velocità di rotazione massima 160 r/min
Intervallo di velocità di decollo 160 m/min
Forza di trazione massima di decollo 1600 kg
Dimensione della bobina di presa PN1250-PN2500
Dimensione della bobina di pagamento in gabbia PN1250
Dimensione della bobina di ripagamento centrale PN800-PN1600
Potenza motrice principale 45KW ((AC)
Potenza del motore di decollo 22KW ((AC)
Potenza del motore di assorbimento 5.5kw ((AC)
Centro macchina alto 1000 mm





3. 1250/3 bobine gabbia di incastramento

  • Diametro massimo del foro del filo di passaggio: Ø20 mm
  • Modello di bobina applicabile: PN1250
  • Larghezza del rullo applicabile: 950 mm
  • Velocità di rotazione massima della prua: 160 r/min
  • Forma di tensione: attrito meccanico
  • Potenza del motore della gabbia di blocco: 45 kW (AC)
  • Modulo di rilevamento del filo rotto: blocco tipo filo rotto macchina di arresto automatico.
  • Composizione strutturale: il corpo principale della macchina per il ripiegamento a filo è composto da: arco a torsione, telaio di culla di bobina di filo, supporto, base, sistema di azionamento, telaio di riempimento, ecc.La struttura complessiva è ragionevole e bella..
  • Sistema di azionamento: la carrozzeria è azionata da un motore a corrente alternata da 45 kW e da una regolazione della velocità a frequenza variabile.e collega ciascuna sezione dell'arco di torsione per ridurre la coppia sostenuta dall'arco di torsione- Adottando freni a disco pneumatici, la frenata è sensibile, alta sincronizzazione e basso rumore.
  • Cornice della culla: le due estremità della culla sono sostenute da cuscinetti,e la culla adotta una bobina di filo di chiusura manuale per l'albero termico con un meccanismo di blocco meccanico per evitare che la bobina di filo venga gettata fuoriIl telaio della culla del mainframe è realizzato mediante taglio laser CNC e saldatura complessiva, e viene lavorato da una grande macchina utensile dopo il trattamento di invecchiamento del forno di ricottura.La rigidità e la resistenza sono elevate.Ogni cestino è dotato di un supporto per il rullo di filo per proteggere i fili all'interno del rullo.
  • Tensione del filo: la tensione del filo è fornita da attrito meccanico e la tensione viene regolata manualmente.
  • Arco di torsione: L'arco di torsione è fatto di acciaio speciale, che non è facile da rompere e funziona in modo stabile.
  • Base: è formata dalla saldatura di tubi quadrati rettangolari di alta qualità e piastre d'acciaio, e lavorata da una grande fresatrice a portiere.
  • Sistema di frenatura: l'intera macchina frena attraverso un freno a pressione d'aria, con più serie di freni ad aria che agiscono simultaneamente, con conseguente frenatura efficiente.
  • Scudo: l'ospite adotta un coperchio protettivo di tipo scatola completamente chiuso, che può essere aperto manualmente scorrendo la porta.con una tensione di non più di 80 VL'unità può essere avviata solo quando il coperchio è completamente chiuso.
  • Cornice di riempimento: l'estremità anteriore della gabbia di torsione è dotata di una piastra di supporto per il rack di riempimento, che è dotata di 12 serie di rack di riempimento (dimensione palla: Ø 200mm*300mm)
  • La scheda di distribuzione è dotata di un sistema di rilevamento automatico "swing block" per la macchina di arresto automatico con filo rotto.

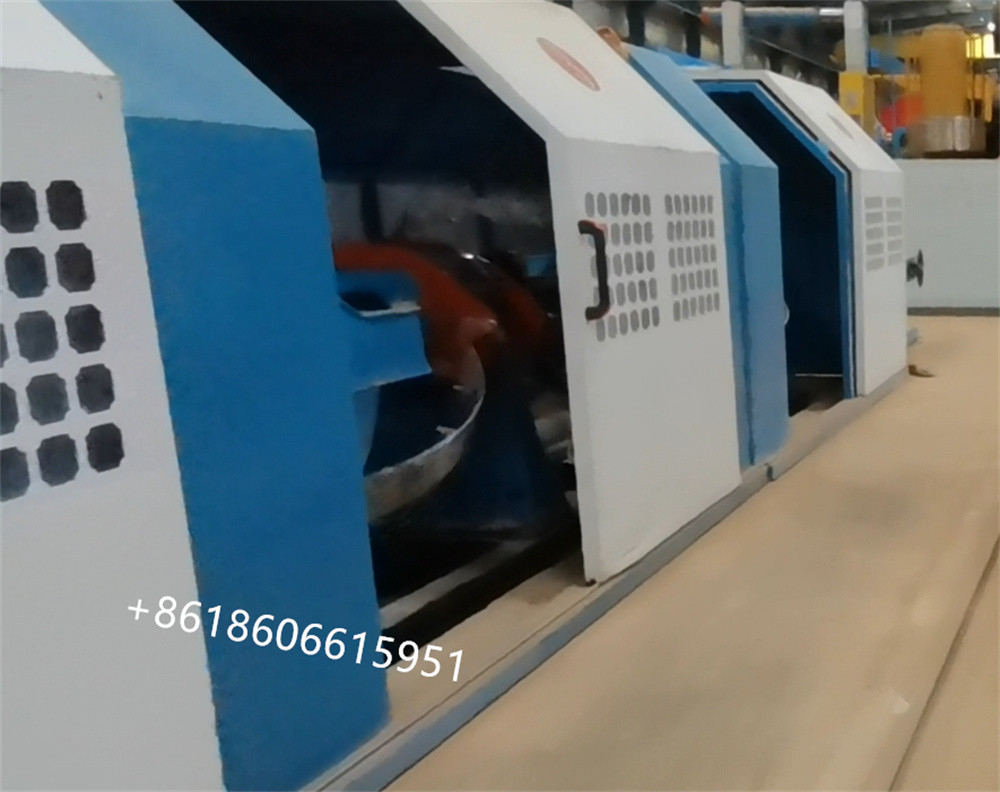

Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare 0





Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare 1



Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare 2

4.Imballo



Due metodi: RTA (Ready to assemble, Flat Pack) e completamente assemblato.
Le cornici in compensato e le pellicole estensibili sono utilizzate per evitare rotture durante il trasporto.





Interrogazione   Risposta
MOQ   1 set
Tempo di consegna90   giorni lavorativi dall'inizio della produzione.
Tempo di garanzia   Garanzia di qualità di 1 anno per la macchina
Condizioni di pagamento   30% T/T in anticipo per il materiale di produzione, 70% nel periodo di spedizione.
Installazione
(3 scelte)
  a. BEYDE team di installazione cinese.
  b. i partner esteri di installazione di BEYDE nel vostro paese.
  c. Guida fai da te: BEYDE supporta la guida online.
Come iniziare   Contattaci e lascia la tua email e il tuo numero di telefono.



Macchina per la posa di cavi a motore individuale / Macchina per il ripiegamento del filo facile da usare 3



D: Cosa puoi fare per noi se sono io il nuovo a iniziare?
R: Abbiamo un team tecnico per programmare per voi, esperienza di vendita e team di ingegneri lavoro per voi come partner e servizio possiamo fornire tecnico su installazione, training e operatore

D: Avete avuto successo con questi prodotti?
R: Sì, questo prodotto è popolare in Russia, Siria, Algeria, Tailandia, Indonesia, Cina ecc. ecco uno del nostro team al cliente di questo articolo

Q. Hai un video della macchina in funzione?
R. Sì, li abbiamo mostrati sul nostro canale youtube:Espertista in macchine per filo della Cina

Q. Hai informazioni di contatto?
A. il nostro servizio tecnico è: +8618606615951
