Evidenziare:
Macchine per la trasformazione a tamburo rotondo
, Macchina per il torcicolo a tamburo a forma di settore
, Macchina per la trasformazione del tamburo personalizzabile

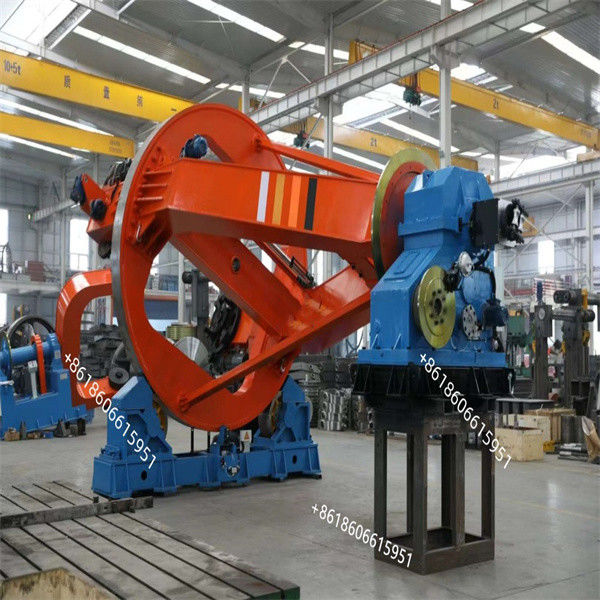

Macchine per la trasformazione di tamburi personalizzabili per conduttori a forma rotonda e a forma di settore
Drum twister machine is used forcablingaluminium medium and low voltage power cables for round and sector shape conductor with automatic system to ajust the position of the conductors in the laying up process.
Componenti:
Il pagamento rotativo e' di 5 pezzi.
Blocco di fili/unità di rilevamento/correzione di settore - 1 pezzo
Sistema di tenuta delle matrici: - 1 pezzo
Dispositivo di cinta adesiva non metallica - 1 pezzo.
Bruco rotativo - 1 pezzo.
Assunzione a rotazione - 1 pezzo.
Per il tornitore a tamburo:
1Diametro del singolo conduttore: 6÷ 35 mm
2Diametro massimo del cavo: 80 mm
5Distanza di posa: da 250 mm a 2000 mm
6- Direzione di posa: S o Z
Pagamento Specificazioni tecniche:
Sistemi di rilievo a terra/sotto terra con ascensori per caricare/scaricare i tamburi.
1. Tipo di pagamento: rotativo
2Numero di rimborsi: 5
3. diametro massimo di rilievo: 2000 mm
Prendi le specifiche tecniche:
Sistemi di raccolta a terra/a terra con ascensori per il carico/scarico dei tamburi.
1. Tipo di pagamento: rotativo
2. diametro massimo di presa: 2500 mm
Le dimensioni delle bobine:
- Diametro della flangia: 2500 mm
- Diametro del barile: 1500 mm
- Lunghezza totale: 1750 mm
Specifiche del dispositivo di cinta adesiva non metallica:
1Numero massimo di nastri: 2 pezzi
2Larghezza del nastro: 20 ÷ 60 mm.
3Diametro massimo dei nastri: 800 mm.
| Forma del conduttore |
Ronda e settore |
| Sezione del conduttore di blocco |
da 16 mm2 a 300 mm2 |
| OD massima di deposizione |
Ø20- Ø100 mm |
| Distanza di posa |
200-5000 mm |
| Velocità di rotazione di compensazione |
50 r/min |
| Velocità di rotazione del tamburo |
50 r/min |
| Velocità di rotazione del bruco |
50 m/min |
| Forza di trazione massima |
5000 kg |
| Velocità di rotazione massima dell'unità di cinta non metallica |
650 r/min |
| Pinta dell'unità di registrazione |
0-200 mm ((regolabile senza passo) |
| Velocità di rotazione massima dell'unità di cinta metallica |
550 r/min |
| Piatto dell'unità di nastro metallico |
0-200 mm ((regolabile senza passo) |
| Dimensione della bobina di pagamento rotante |
PN1250-PN1600 |
| Dimensione della bobina di pagamento rotante |
PN2000-PN2500 |
| Tipo di tamburo Dimensione della bobina di presa |
PN2000-PN2500 |
| Specifica di rimborso della corda di riempimento |
Ø400* 22*360 mm (20 pcs) |
| Ø630* 52*475 mm (4 pezzi) |
| Dimensioni della bobina di ripagamento per armature in filo d'acciaio |
Ø500 |
| Ø1600 Potenza del motore |
15 KW (motore CA) |
| Ø2500 Potenza del motore |
22 KW (motore CA) |
| Unità di registrazione |
11 kW (motore CA) |
| Potenza del motore di rotazione del bruco |
18.5kw*2 (motore AC v) |
| Tipo tamburo Potenza del motore di assorbimento |
45 kW (motore CA) |
