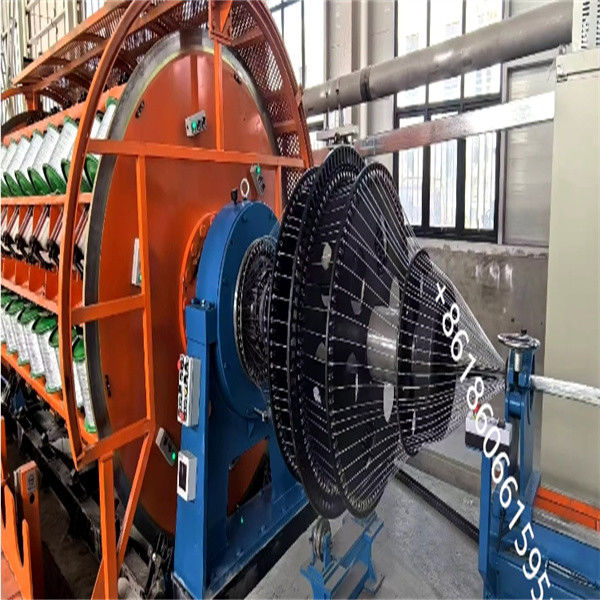

Velocità senza passo 400/42+42 Macchina per cavi blindati per diverse specifiche di cavi

Velocità senza passo 400/42+42 Macchina per cavi blindati per diverse specifiche di cavi

1.Applicazione:
Questa macchina è utilizzata principalmente per la produzione di armature di filo in acciaio a basse emissioni di carbonio per cavi di grande sezione trasversale e per la torsione senza ritiro di fili in lega di alluminio;Può anche essere utilizzato per la stratificazione non non contorta di nuclei circolari di filo di rame.

2.Visualizzazione della composizione delle attrezzature
L'intera macchina è azionata da un motore separato, e la cerniera e la trazione sono azionate da motori separati.Il controllo di tutta la macchina adotta Siemens S7-200 serie PLC per garantire la precisione di sincronizzazione- Nella produzione effettiva, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specifications. al momento dell'avvio, il PLC calcola automaticamente la velocità di ciascuna parte di trasmissione, assicurando la sincronizzazione dell'intera macchina e la precisione del passo del filo torto,e raggiungere la regolazione della velocità senza passaggio di tutta la macchina.
La tensione della bobina di filo del corpo torto è controllata e regolata da attrito meccanico per garantire la stabilità della tensione della bobina di filo.
Il funzionamento dell'intera macchina adotta PLC della serie Siemens S7-200 e fieldbus per il controllo unificato, coordinando lo stato di lavoro, il funzionamento,e controllo della velocità delle varie parti elettriche della macchinaL'interfaccia uomo-macchina a colori di Siemens è utilizzata per il controllo del funzionamento.

• filo di acciaio a basso tenore di carbonio: Φ0,9-Φ3,0 mm
• Diametro massimo del nucleo prima dell'armatura: ≤ Φ80 mm
• velocità di rotazione:72.5r/min (velocità di lavoro)
• Passaggio dell'armatura: regolare senza passi
• Potenza del motore principale:90kw (motore a frequenza variabile CA)
• Φ600x2 velocità della macchina per il rilegamento non metallico:500r/min
• Per la macchina di cinta non metallica: regolare senza passo
• Potenza del motore della macchina di cinta non metallica:11kw (motore a frequenza variabile CA)
• Forza di trazione massima: 5 T
• Velocità massima della linea di trazione: 30 m/min
• Potenza del motore a bruco pneumatico:22kw x2 set ((motore a frequenza variabile CA)
• Dimensione della bobina di pagamento in gabbia:PN400 ((disegno della bobina del cliente)
• Centrale dimensione della bobina di pagamento: PN1600-PN3150
• Dimensione della bobina di assorbimento:PN1600-PN3150
• Altezza del centro della macchina: 1000 mm

• 3150 mm porta-pagamento rack
• # Digitare attraverso il telaio
• 48+48-500 gabbia principale
• Sistema automatico di bobina di carico laterale
• tenitore di strisce di chiusura del filo
• Φ600x2 macchina per il rilegamento non metallico
• Contatore meccanico ed elettrico
• Macchina per bruchi da 5000 kg
• 3150 mm porta di raccolta e scaffale di linea trasversale
• Sistema di controllo elettrico
• Recinzione di sicurezza

4Sistema di controllo elettrico

• L'alimentazione è un sistema a cinque fili a tre fasi: 380V (± 10%) 50HZ
• Questa macchina adotta un azionamento a submotore (il motore adotta un motore a frequenza variabile) e ogni motore a frequenza variabile AC adotta un convertitore di frequenza per controllare la velocità.L'intera macchina è controllata da un controller programmabile SiemensLa macchina principale si avvia con un ritardo dopo il suono dell'allarme.
• Questa macchina è dotata delle seguenti protezioni:
• Alarme di guasto del convertitore di frequenza.
• Protezione da sovraccarico e protezione dell'alimentazione per cavi di ricezione e scarica.
• Protezione da sotto tensione a pressione d'aria.
• Protezione contro la rottura del filo.

5- Direttore operativo:

Direzione di funzionamento dell'apparecchiatura: macchina con testa destra, funzionamento del dispositivo rivolto, linea di rilascio sinistra, linea di presa destra

6.Colore:

• Parti rotanti:RAL2004
• Corpo principale:RAL5015
• Altre parti:RAL7035
