Casa. > prodotti > macchina di arenamento planetaria > Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18

Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18

Dettagli del prodotto

Luogo di origine: Cina

Marca: Beyde

Certificazione: CE

Numero di modello: 500/1+12+18

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Imballaggi particolari: Imballaggio in contenitore di sicurezza

Tempi di consegna: 90 giorni

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 200 insiemi/anno

Ottieni il miglior prezzo
Dettagli del prodotto
Evidenziare:

500 Planetary Stranding Machine

,

12+18 Planetary Stranding Machine

Utilizzatori:
Stranding
Colore:
Personalizzato
Applicazione:
Al filo, filo di acciaio, filo e cavo
Nome:
Macchina di incaglio planetaria
Voltaggio:
380voltage o altri
Garanzia:
12 mesi
Stranding Pitch:
senza punto
Legare testa con un nastro:
500
PLC:
SIEMENS, facoltativa
Opzionale:
Isteresi magnetica
Portamento:
NSK/SKF
Utilizzatori:
Stranding
Colore:
Personalizzato
Applicazione:
Al filo, filo di acciaio, filo e cavo
Nome:
Macchina di incaglio planetaria
Voltaggio:
380voltage o altri
Garanzia:
12 mesi
Stranding Pitch:
senza punto
Legare testa con un nastro:
500
PLC:
SIEMENS, facoltativa
Opzionale:
Isteresi magnetica
Portamento:
NSK/SKF
Descrizione del prodotto



Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18



Applicazioni
La macchina per il filamento planetario è una soluzione versatile progettata per vari processi di produzione di fili e cavi.
Stringing fili di rame e alluminio con 100% di torsione per produrre conduttori di alta qualità.
Stringing core isolati per cavi di controllo, cavi di comunicazione e altre applicazioni.
Produzione di fili di acciaio e cavi blindati ad alta resistenza alla trazione.
Adatti per la produzione di cavi non rotanti e fili rotondi ad alta resistenza



Perché scegliere la nostra macchina per il rivestimento planetario
Tecnologia avanzata: le nostre macchine per il stranding planetario sono dotate di tecnologia all'avanguardia, tra cui motori individuali, regolazione continua del passo e sistemi di controllo PLC + HMI intelligenti.
Produzione di alta qualità: il meccanismo di torsione al 100% assicura l'eliminazione della tensione interna del filo, con conseguente produzione di qualità superiore e più durevole.
Versatilità: le nostre macchine sono adatte a una vasta gamma di applicazioni, dal rame e all'alluminio a cavi isolati e armature di filo d'acciaio.
Affidabilità e stabilità: grazie a decenni di esperienza nella produzione, le nostre macchine sono costruite per durare, garantendo prestazioni costanti e alta precisione.
Personalizzazione: offriamo varie configurazioni di bobine e taglie di gabbia per soddisfare le esigenze specifiche dei clienti.
Controllo avanzato della tensione: sistema di tensione isteresi tedesco ZF fornisce una tensione costante dalle bobine piene a quelle vuote, garantendo una produzione stabile.
Le nostre macchine per il fiocco planetario sono progettate per fornire prestazioni eccellenti pur essendo economiche, rendendole una scelta ideale per i produttori di fili e cavi.

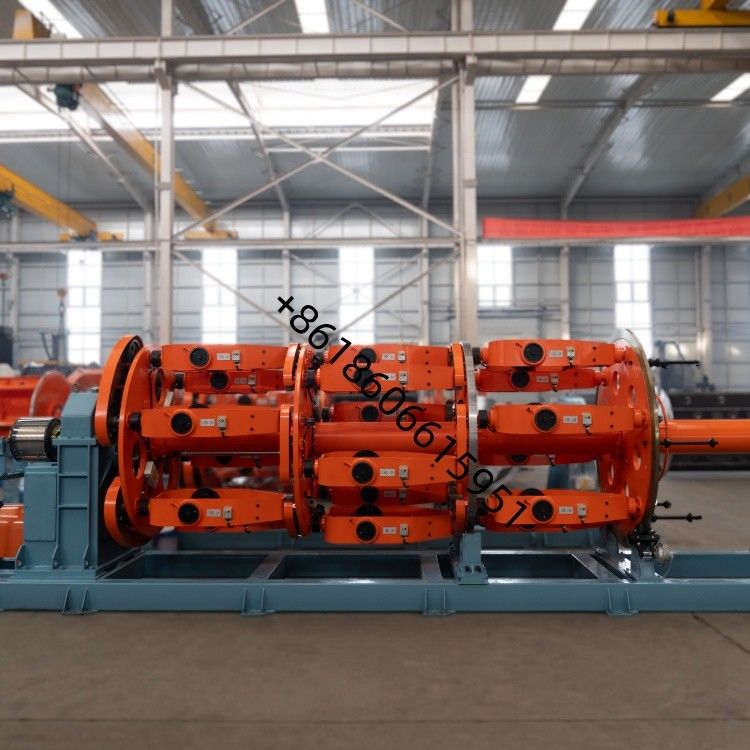

Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18 0

Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18 1



Diametro del filo di ingresso

Copper Ø 1,5-Ø 5,0 mm

Alumini Ø 1,7-Ø 5,0 mm

Cavo isolante Ø2.0-Ø 10.0 mm

Acciaio Ø0,9-Ø3,6 mm

Acciaio placcato in alluminio: Ø 1,2- Ø 4,5 mm

Dose eccessiva massima Ø50 mm
Velocità di rotazione massima 71 giri/min Max
Permettere di utilizzare il sistema di controllo della velocità di rotazione 60 ~ 800 mm (regolabile senza passo)
Velocità lineare massima 29 m/min
Potenza del motore principale della gabbia

6B: 37KW (AC)

12B: 45KW ((AC)

18B: 55KW ((AC)

Velocità di rotazione del nastro 506 r/min
Potenza del motore della macchina per la registrazione 5.5kw (AC)
Punto di registrazione 0-200 regolabile senza passo
Dimensione del rullo di ripagamento nella gabbia di blocco PND630
Diametro della ruota a doppio capstan Ø2000 mm
Potenza del motore Capstan 55 kW ((AC)
Dimensione del rullo di pagamento centrale PND500-PND630
Dimensione del rullo di assorbimento PN1000-PN2000
Potenza del motore di assorbimento 5.5KW ((AC)
Centro macchina alto 1000 mm





La parte di controllo elettrico è composta da armadio di alimentazione, armadio di funzionamento, touch screen, ecc., e ci sono i pulsanti di controllo corrispondenti su ogni unità
L'armadietto elettrico è progettato con buone proprietà meccaniche e prestazioni antipolvere ed è dotato di un numero adeguato di ventilatori di ventilazione forzata.
L'alimentazione è: sistema a 5 fasi a 3 fili, 380V (± 10%) 50HZ.
Potenza totale installata: 280 kW
Funzione di protezione del motore: il circuito di controllo elettrico è progettato con: funzioni di protezione da perdita di fase, sovraccarico e surriscaldamento per prevenire danni al motore.
Le informazioni sul guasto dell'allarme possono essere consultate sullo schermo tattile e hanno le funzioni di errore dell'allarme e di archiviazione dei dati del processo di produzione.
Sistema operativo: è in grado di visualizzare e modificare in tempo reale le varie impostazioni dei parametri nel processo di produzione, come il passo, la velocità di produzione, lo stato di lavoro attuale e altre informazioni.
Tutti i motori di trazione sono progettati con codificatori e il feedback del codificatore funziona in un sistema di controllo a circuito chiuso.
L'unità adotta il controllo di coordinamento unificato PLC. Adotta touch screen HMI per il funzionamento.



Descrizione tecnica e applicazioni della macchina per il ripiegamento planetario 500/12+18 2
