Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12

Name: Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12
Brand: Beyde Trading Co.,Ltd
SKU: 400/1+6+12
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Beyde

Certificazione: CE

Numero di modello: 400/1+6+12

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Imballaggi particolari: Imballaggio in contenitore di sicurezza

Tempi di consegna: 90 giorni

Termini di pagamento: L/C, D/A, D/P, T/T

Capacità di alimentazione: 200 insiemi/anno

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Compact Conductor Making Machine, Rigid Frame Stranding Machine, Conductor  Stranding Machine


Dia del filo di ingresso:	Φ1.0-Φ5.0 mm.	Velocità della linea di trazione:	61 m/min
Voltaggio:	220V/380V	Diametro della bobina:	500 mm
Prendi la bobina.:	Φ1250-2500 mm	Gamma di passo:	stepless
velocità lineare:	61 m/min	Ruota del cabestano:	1600 mm
Motore azionato:	55 kW	Trasmissione:	Motore separato
Dimensioni di rimborso:	1600 mm o in base alle dimensioni del cavo	Giorno finito:	25 mm
Direzione di torsione:	S / Z facoltativo	Direzione:	Decisione dell'utente

Dia del filo di ingresso:	Φ1.0-Φ5.0 mm.
Velocità della linea di trazione:	61 m/min
Voltaggio:	220V/380V
Diametro della bobina:	500 mm
Prendi la bobina.:	Φ1250-2500 mm
Gamma di passo:	stepless
velocità lineare:	61 m/min
Ruota del cabestano:	1600 mm
Motore azionato:	55 kW
Trasmissione:	Motore separato
Dimensioni di rimborso:	1600 mm o in base alle dimensioni del cavo
Giorno finito:	25 mm
Direzione di torsione:	S / Z facoltativo
Direzione:	Decisione dell'utente

Descrizione del prodotto

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12

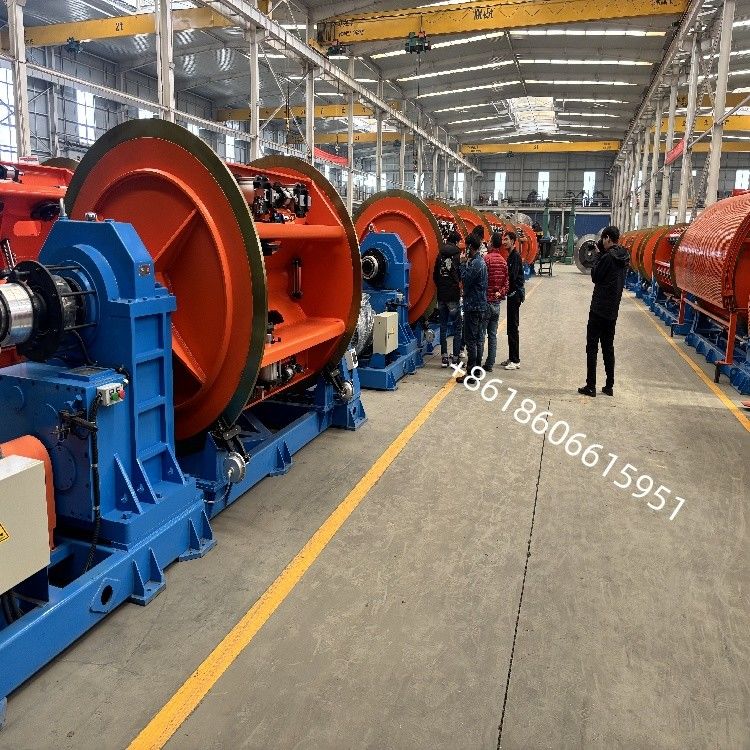

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 0

Applicazione

È adatto per la produzione di 1+ 6+ 12 fili di alluminio nudo di larga lunghezza, fili di rame nudo, fili di alluminio a filo in acciaio e fili in lega di alluminio, fili di conduttori a forma di settore e pressatura,stratificazione di conduttori rotondi, disegno e pressatura, e strati di conduttori a forma speciale.

1Conduttore altamente compattato
2. conduttore a spirale / a settore retto / conduttore Milliken
3. conduttore aereo ACSR/AAAC/AAC
4. conduttore aereo a filo preformato (TW)
5. Proiettura in rame dei cavi di alimentazione

- No, no.	Articolo 2	Caratteristiche
1	Diametro del filo singolo	Φ 1,2 - Φ 5,0 mm
2	Diametro massimo	Φ25 mm
3	Velocità massima di rotazione della gabbia	6B:210RPM 12B:190RPM
4	Diametro della ruota del capstan	F1600 mm
5	Bobina di pagamento centrale	F630 mm
6	Bobina di pagamento in gabbia	F4000 mm
7	Fabbricazione a partire da prodotti della voce 8528	F800mm-F1600mm
8	Potenza del motore principale	55 kW, AC, 380V, 50Hz
9	Intervallo di passo di incastramento	50-600 mm senza gradini
10	Altezza centrale della macchina	1000 mm

Informazioni generali sulla macchina a telaio rigido
Le macchine a telaio rigido sono una variante delle macchine a catena di tipo gabbia che non dispongono del dispositivo di ripagamento, poiché il pezzo di lavoro sulle bobine è installato direttamente nei supporti di catena,che semplifica molto la tecnologiaNella parte di torsione, le bobine di ripiego con filo sono disposte in 3 file il più vicino possibile all'asse di rotazione, ciò consente di aumentare la velocità di rotazione a 180-350 rpm.

Le linee rigide sono utilizzate per le stratificazioni di nuclei rotondi e settoriali di cavi di alimentazione.

Esistono anche linee più complesse di questo tipo: una macchina a rilievo passivo a cantilever è più spesso utilizzata come dispositivo di rilievo centrale,E' inoltre dotato di un dispositivo di pagamento di grandi dimensioni aggiuntivo, se necessario..

Una macchina di raccolta di tipo colonna o porta può essere utilizzata come dispositivo di raccolta.

- No, no, no, no.	Articolo 2	Quantità
1	Φ 630 mm Rimborso manuale	1 set
2	400/6+12 gabbie per bobbin	1 set
3	Sistema di carico laterale per ciascuna gabbia	1 set
4	Stanza per stampi a filo	1 set
5	Stanza per stampi a filo e a filo compattato	1 Gruppo
6	Contatore di contatori	1 set
7	Φ1600 mm Ruote a doppia capstan	1 set
8	Φ1600 mm tipo di colonna con traverso	1 set
9	Sistema di trasmissione	1 set
10	Sistema di controllo elettrico	1 set
11	Recinzione di sicurezza	1 set

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 1

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 2

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 3

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 4

Macchina per la produzione di conduttori compatti Macchina per il rivestimento rigido del telaio JLK400/6+12 5
