Macchina di torsione a tamburo per cavi ad alta velocità

Dettagli del prodotto

Place of Origin: China

Marca: Beyde

Certificazione: CE

Model Number: 630/61

Termini di pagamento e di spedizione

Minimum Order Quantity: 1 set

Packaging Details: Safety container packing

Delivery Time: 90 days

Payment Terms: L/C, D/A, D/P, T/T

Supply Ability: 200 set/year

Ottieni il miglior prezzo
Dettagli del prodotto
Evidenziare:

macchina di arenamento ad alta velocità del cavo

,

Macchina di torsione a tamburo per cavi

,

Macchina di torsione industriale per cavi

Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Descrizione del prodotto

Macchina per trefolatura cavi ad alta velocità / Macchina per trefolatura a tamburo



1. Applicazione
Grazie all'innovazione tecnica e al design ottimizzato, la velocità di rotazione della gabbia di trefolatura è applicabile alla trefolatura di conduttori in rame, conduttori in alluminio e conduttori in alluminio rinforzati con acciaio (ACSR) senza torsione inversa, nonché fili isolati e trefoli. Dotata di un compattatore, è applicabile anche alla trefolatura di conduttori in rame o alluminio di forma rotonda, semirotonda e settoriale.

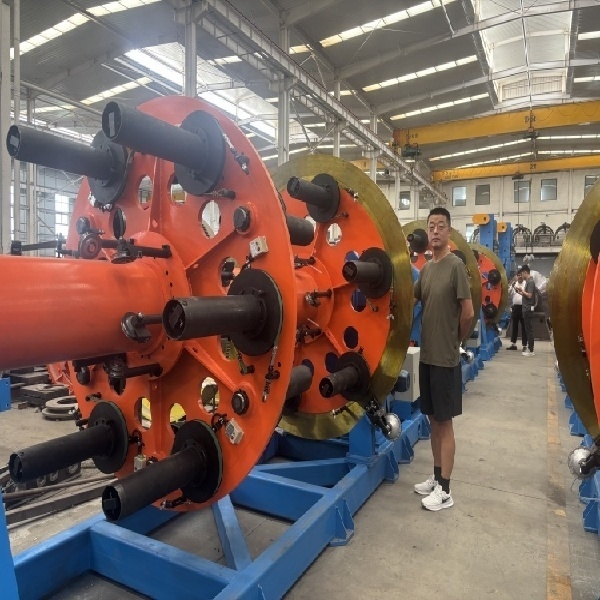

Macchina di torsione a tamburo per cavi ad alta velocità 0

Macchina di torsione a tamburo per cavi ad alta velocità 1

Diametro del filo in ingresso Rame Ø 1,5-Ø 5,0 mm
Alluminio Ø 1,8-Ø 5,0 mm
OD massimo di trefolatura Ø 45 mm
Velocità massima di rotazione 6 bobine 197 giri/min(
12 bobine 178 giri/min(
18 bobine 157 giri/min
24 bobine 133 giri/min
Potenza motore gabbia di trefolatura 6 bobine 75KW(AC)
12 bobine 75KW(AC)
18 bobine 75KW(AC)
24 bobine 75KW(AC)
Passo di trefolatura (impostare un PLC) 350-1000mm Regolabile in continuo
Velocità della linea di trazione Max 40 m/min
Potenza motore cabestano 90KW(AC)
Dimensione bobina di svolgimento in gabbia PND630
Cabestano a doppia ruota forzata Ø 2000 mm
Dimensione bobina di svolgimento centrale PND500-PND630
Dimensione bobina di avvolgimento PN1000-PN2000
Altezza centro macchina 1000 mm



Macchina di torsione a tamburo per cavi ad alta velocità 2

Macchina di torsione a tamburo per cavi ad alta velocità 3

Modello (Macchina per trefolatura rigida) JLK-500 JLK-630 JLK-710/720
Diametro del singolo filo Rame φ1,5-5 mm φ1,5-5 mm  φ1,5-5 mm
Alluminio φ1,5-5 mm φ1,5-5 mm φ1,5-5 mm
OD massimo del conduttore trefolato φ35-55 mm φ35-55 mm φ35-55 mm
Passo di trefolatura Gabbia di trefolatura a 6 bobine 40-719 mm 51-896 mm 54-963 mm
Gabbia di trefolatura a 12 bobine 40-719 mm 51-896 mm 54-963 mm
Gabbia di trefolatura a 18 bobine 44-793 mm 63-1056 mm 57-1012 mm
Gabbia di trefolatura a 24 bobine 51-924 mm 71-1246 mm 66-1190 mm
Gabbia di trefolatura a 30 bobine 57-1028 mm 87-1553 mm 79-1403 mm
Velocità di rotazione Gabbia di trefolatura a 6 bobine 230,6 giri/min 180,1 giri/min 150,6 giri/min
Gabbia di trefolatura a 12 bobine 230,6 giri/min 180,1 giri/min 150,6 giri/min
Gabbia di trefolatura a 18 bobine 208,5 giri/min 155 giri/min 142,6 giri/min
Gabbia di trefolatura a 24 bobine 179 giri/min 130,1 giri/min 122,3 giri/min
Gabbia di trefolatura a 30 bobine 161,8 giri/min 115,9 giri/min 102,7 giri/min
Cabestano Diametro ruota cabestano 2000 mm 2000 mm 2000 mm
Forza massima di trazione 30 T 30 T 40 T
Dispositivo pre-spirale Passo 500-2500 mm 500-2500 mm 500-2500 mm
Potenza motore 90-180 KW 110-180 KW 130-180 KW
Dimensione bobina 500*375*127 630*475*127 710*530*127
Bobina di svolgimento centrale 1600*800*80 1600*800*80 1600*800*80
Bobina di avvolgimento 2500*1500*125 2500*1500*125 3150*1900*160
Velocità lineare massima di trazione 69 m/min 69 m/min 62 m/min
Altezza centrale 1000 mm 1100 mm 1100 mm

4.2.1 Dimensione bobina in gabbia: PND630

4.2.2. Velocità massima di rotazione della gabbia di trefolatura:

  • 6 bobine: 197 giri/min
  • 12 bobine: 178 giri/min
  • 18 bobine: 157 giri/min
  • 24 bobine: 133 giri/min

4.2.3. Potenza motore gabbia di trefolatura:

  • 6 bobine: 75kw (AC)
  • 12 bobine: 75kw (AC)
  • 18 bobine: 75kw (AC)
  • 24 bobine: 75kw (AC)

4.2.4. Intervallo di passo: 350-1000 mm Regolabile in continuo su HMI

4.2.5. Forma di azionamento della gabbia di trefolatura: azionamento motore indipendente a collegamento diretto

4.2.6. Struttura della gabbia di trefolatura: integrata

4.2.7. Forma di tensione di svolgimento in gabbia: tensione meccanica a frizione di tipo a cinghia

4.3.8. Macchina di arresto automatica per filo rotto di tipo a impulsi

4.3.9. Forma strutturale: struttura a forcella a disco piatto azionata da un motore indipendente, con corpi ritorti divisi in 6 parti uguali. La gabbia di torsione è supportata sui supporti anteriori e posteriori da due serie di cuscinetti a rulli autoallineanti a doppia fila, garantendo la capacità di carico assiale della gabbia di torsione.

4.3.10. Monitoraggio rottura filo: utilizzando il sistema di rilevamento rottura filo completamente automatico DXJ, uscita interruttore elettrico, preciso e affidabile. Può arrestarsi e frenare in modo tempestivo quando il filo è scollegato o esaurito e può visualizzare un messaggio sull'interfaccia uomo-macchina.

4.3.11. Metodo di carico: Carico e scarico tramite il dispositivo di sollevamento nell'officina dell'utente e la bobina di filo è bloccata con un perno di bloccaggio per evitare che venga gettata fuori.

4.3.12. Forma di tensione: una frizione meccanica di tipo a cinghia e la dimensione della tensione possono essere regolate manualmente.

4.3.13. Forma di frenatura: il freno della gabbia principale adotta un freno a compressione d'aria a disco piatto per ridurre l'impatto dell'inerzia di arresto di emergenza sui componenti di trasmissione. Principio di funzionamento della frenatura dell'intera macchina: coordinato da un controllore logico programmabile (PLC), il controllore del motore a frequenza variabile, la resistenza di frenatura, la valvola proporzionale alla pressione dell'aria, ecc. completano congiuntamente l'arresto lento, l'arresto rapido, l'arresto di emergenza e altre operazioni dell'intera macchina.

4.3.14. Sono presenti pulsanti di controllo come arresto di emergenza, jog e selezione del controllo di disconnessione all'estremità anteriore di ogni sezione della gabbia e viene fornita una presa di corrente da 220 V per facilitare il funzionamento.

4.3.15. L'intera macchina è azionata da un touch screen a colori sull'interfaccia uomo-macchina ed è coordinata e gestita centralmente da un controllore logico programmabile (PLC).

4.3.16. Coperchio di protezione: adotta una rete di protezione di sicurezza a parete a doppia faccia, realizzata con piastre porose e tubi quadrati saldati insieme. La rete di protezione può essere rimossa rapidamente.



Marchio delle parti principali:

7.1 Marchio del cuscinetto (HRB.)
7.2 Marchio dell'apparecchio a bassa tensione (Certificazione Schneider UL)
7.3 Marchio del componente pneumatico (Certificazione AIRTAC UL)
7.4 Marchio del motore principale (Certificazione WEG UL)
7.5 Marchio del motore di avvolgimento (Certificazione WEG UL)
7.6 Marchio dell'inverter (Certificazione Inovance UL)
7.7 Touch screen (Certificazione Siemens S-200 UL)
7.8 PLC (Siemens 12 pollici Certificazione UL)
7.9 Grado del bullone Classe 8.8
7.10 Tutti i motori e gli elettrodomestici soddisfano la certificazione UL,



Macchina di torsione a tamburo per cavi ad alta velocità 4
