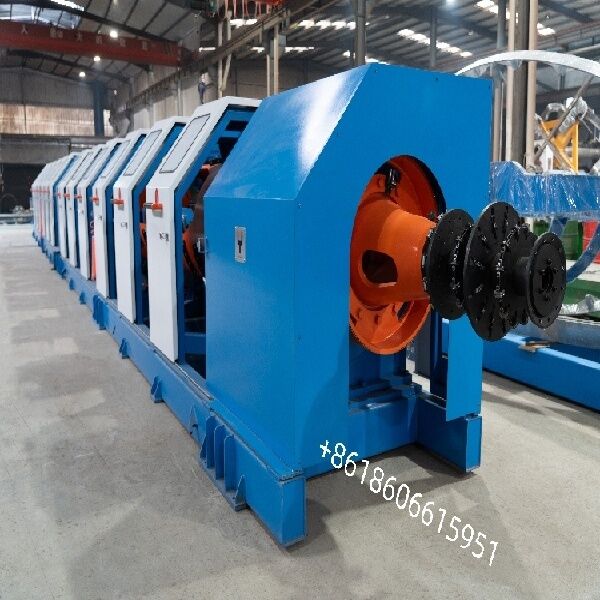

Tubolar Stranding & Closing Line -- serie MS per cavi etrochimici, ACSR e OPGW

Tubolar Stranding & Closing Line -- serie MS per cavi etrochimici, ACSR e OPGW

1Applicazione

Questa macchina è adatta per il filo stratificato in alluminio, filo stratificato in acciaio o filo stratificato in acciaio.due estremità del supporto del cuscinetto, può garantire un funzionamento stabile e una lunga durata di servizio.

2. Caratteristica

2.1 tubo che ruota su un cuscinetto o un rullo circondante.

2.2 Macchine in grado di operare in torsione o in torsione totale con possibilità di torsione variabile.

2.3 tensione del filo mantenuta costante dal pieno al vuoto del rullo.

2.4 rilevatore di rottura del filo/strato per ogni ripartizione.

2.5 Pintella pneumatica dotata di sistema di chiusura di sicurezza.

Cos' è e uso tipico

Una macchina a fili tubolari (tubo) forma ACSR e altri conduttori a fili ruotando un tubo di precisione (gabbia) attorno a un nucleo fisso.,La composizione tipica della linea comprende: rilievo centrale, gabbia di rilievo tubolare, matrici di montaggio, contatore di contatori,trazione (capstan)Le macchine supportano comunemente sia le modalità di torsione che quelle di torsione totale con torsione variabile, ripagamento della tensione costante e rilevamento di rottura per bobina.

Guida per le dimensioni e la selezione

Definire la struttura e l'obiettivo dell'ACSR: numero di fili di alluminio e fili di base in acciaio, DO finito, lunghezza/altezza di posa richiesta e se è necessaria una torsione inversa (planetaria) o zero.

Capacità di abbinamento del singolo filo: assicurare il massimo diametro/forza del singolo filo (ad esempio, Al φ1.5 ∼5,0 mm, Cu φ1,3 ∼4,6 mm, acciaio φ1,3 ∼4,0 mm per molti tuberi ad alta velocità) e la massima OD del filo della macchina (ad esempio,fino a φ15 mm su modelli ad alta velocità).

Impostare il portatore e il capstan: scegliere un diametro del capstan e una velocità della linea coerenti con l'obiettivo di produzione e la forza di trazione (ad esempio, velocità della linea 20-100 m/min sui modelli ad alta velocità;due capstan come Ø1200 + Ø1000 mm per ACSR più grandi).

Logistica delle bobine: confermare le dimensioni del PN per le bobine in gabbia e la raccolta per corrispondere alla movimentazione dell'impianto (ad esempio, PN1250/PN2000 comune sulle macchine della classe 400/PN630; PN1600 tipico sulle linee ACSR 630/1+6).

Controllo e qualità: pianificazione del PLC/HMI con controllo della tensione, dell'altezza e della lunghezza; aggiunta di monitoraggio OD/geometria e eccentricità in linea, se necessario

PN1600 assorbimento dell'albero termico.

È ideale per la produzione di:

Fabbricazione a partire da fili di rame o di alluminio
Altri fili di alluminio e di rame
Strutture OPGW a passaggio singolo e multiplo
Conduttori di settore
String AAAC e ACSR fino a 19 fili (in uno o due passaggi)
Fabbricazione a partire da fili di acciaio
Impianto di fili flessibili per le costruzioni di corde flessibili
Armature di elementi di nucleo ottico con fili d'acciaio
Distribuzione di nuclei isolati

Caratteristiche:
1. le macchine sono azionate da motori trifasici controllati a frequenza, che forniscono azionamenti separati al rotore di filamento,gruppi di trascinamento e raccolta che non richiedono più ingranaggi e trasmissioni a tale scopo.
2La tecnologia di controllo digitale consente di impostare la lunghezza di posa variabile all'infinito dal banco di controllo.
3. le velocità possono variare infinitamente dalla posizione del banco di controllo durante il funzionamento della macchina.
4. il controllo touch screen tramite controller programmabili fornisce il controllo e il funzionamento del processo, il monitoraggio della macchina, la gestione dei programmi, la registrazione e la memorizzazione dei dati, in modo completamente automatico;Funzioni di servizio e manutenzione.
5. sincronizzazione di velocità e angolo, controllo della coppia e della trazione.
6. mantenimento in ogni momento di tutti i parametri di qualità relativi al prodotto assicurato da una frenata controllata della macchina, anche in caso di guasto elettrico (versioni azionate a corrente alternata).
