Evidenziare:
1250/1+4 macchina per la posa di cavi
, fabbricante di macchine per il cablaggio planetario
, macchine di posa con garanzia
1250/1+4 Macchina per la posa dei cavi.
Visualizzazione

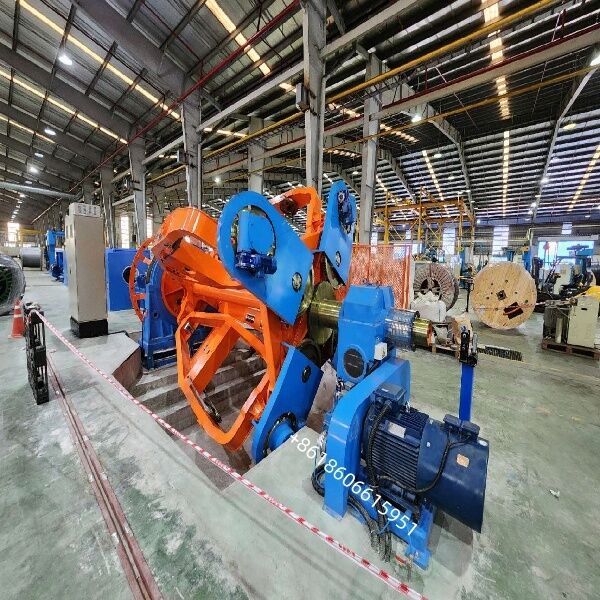

La macchina di posa planetaria CLY-1250/1+4 è progettata per il cablaggio / posa di cavi elettrici a bassa e media tensione multi-core, cavi di controllo e cavi minerari.È adatto sia per i nuclei rotondi che per quelli a forma di settore (fino a 5 nuclei)La gabbia di blocco è dotata di unFunzione di torsione inversa al 100%, garantendo una tensione interna minima nel cavo posato.L'intera linea è controllata da un touch screen Siemens/Delta PLC + HMI con motori a motore inverter per un preciso passo di posa e una velocità di linea sincronizzata.
Applicazione
-
L'installazione di cavi di alimentazione LV/MV (PVC, XLPE isolati)
-
Cavi di controllo e cavi di estrazione (2 ′ 5 core)
-
Confezionato per la produzione di prodotti della voce 8528
-
Tenuta non metallica facoltativa (polyester / nastro di mica) e armatura di filo d'acciaio
Caratteristiche chiave
-
✅gabbia di blocco planetario (1 bobina centrale + 4 bobine laterali, PN1250)con capacità di torsione inversa completa
-
✅Direzione di attacco S/Z, passaggio di posa regolabile senza passaggio tramite PLC (300 ∼ 2500 mm)
-
✅ Grande struttura portante a doppio supporto per il funzionamento ad alta velocità e a bassa vibrazione
-
✅ Clamping/releasing della bobina elettrica, funzione di pre-torsione per i nuclei di settore
-
✅ Dotato di testa di avvolgimento non metallica (2-pad, 500~650 giri al minuto) e corazzatura in acciaio opzionale
-
✅ Capstan pneumatico per bruchi con misurazione della lunghezza e arresto automatico in caso di errore
-
✅ Protezioni complete per la sicurezza: sovraccarico, sovra-viaggio, blocco delle porte di protezione, arresto di emergenza
Visualizzazione
La macchina di posa planetaria CLY-1250/1+4 è progettata per il cablaggio / posa di cavi elettrici a bassa e media tensione multi-core, cavi di controllo e cavi minerari.È adatto sia per i nuclei rotondi che per quelli a forma di settore (fino a 5 nuclei)La gabbia di attacco è dotata di una funzione di torsione inversa al 100%, che garantisce una tensione interna minima nel cavo posato.L'intera linea è controllata da un touch screen Siemens/Delta PLC + HMI con motori a motore inverter per un preciso passo di posa e una velocità di linea sincronizzata.
Applicazione
L'installazione di cavi di alimentazione LV/MV (PVC, XLPE isolati)
Cavi di controllo e cavi di estrazione (2 ′ 5 core)
Confezionato per la produzione di prodotti della voce 8528
Tenuta non metallica facoltativa (polyester / nastro di mica) e armatura di filo d'acciaio
Caratteristiche chiave
✅ gabbia di blocco planetario (1 bobina centrale + 4 bobine laterali, PN1250) con piena capacità di torsione
✅ Direzione di attacco S/Z, passo di posa regolabile senza passaggio tramite PLC (300~2500 mm)
✅ Grande struttura portante a doppio supporto per il funzionamento ad alta velocità e a bassa vibrazione
✅ Clamping/releasing della bobina elettrica, funzione di pre-torsione per i nuclei di settore
✅ Dotato di testa di avvolgimento non metallica (2-pad, 500~650 giri al minuto) e corazzatura in acciaio opzionale
✅ Capstan pneumatico per bruchi con misurazione della lunghezza e arresto automatico in caso di errore
✅ Protezioni complete per la sicurezza: sovraccarico, sovra-viaggio, blocco delle porte di protezione, arresto di emergenza
Nome del prodotto: Macchina per la posa di cavi di tipo planetario 1250/1+4 (CLY-1250/1+4)
Visualizzazione
La macchina di posa planetaria CLY-1250/1+4 è progettata per il cablaggio / posa di cavi elettrici a bassa e media tensione multi-core, cavi di controllo e cavi minerari.È adatto sia per i nuclei rotondi che per quelli a forma di settore (fino a 5 nuclei)La gabbia di blocco è dotata di unFunzione di torsione inversa al 100%, garantendo una tensione interna minima nel cavo posato.L'intera linea è controllata da un touch screen Siemens/Delta PLC + HMI con motori a motore inverter per un preciso passo di posa e una velocità di linea sincronizzata.
Applicazione
-
L'installazione di cavi di alimentazione LV/MV (PVC, XLPE isolati)
-
Cavi di controllo e cavi di estrazione (2 ′ 5 core)
-
Confezionato per la produzione di prodotti della voce 8528
-
Tenuta non metallica facoltativa (polyester / nastro di mica) e armatura di filo d'acciaio
Caratteristiche chiave
-
✅gabbia di blocco planetario (1 bobina centrale + 4 bobine laterali, PN1250)con capacità di torsione inversa completa
-
✅Direzione di attacco S/Z, passaggio di posa regolabile senza passaggio tramite PLC (300 ∼ 2500 mm)
-
✅ Grande struttura portante a doppio supporto per il funzionamento ad alta velocità e a bassa vibrazione
-
✅ Clamping/releasing della bobina elettrica, funzione di pre-torsione per i nuclei di settore
-
✅ Dotato di testa di avvolgimento non metallica (2-pad, 500~650 giri al minuto) e corazzatura in acciaio opzionale
-
✅ Capstan pneumatico per bruchi con misurazione della lunghezza e arresto automatico in caso di errore
-
✅ Protezioni complete per la sicurezza: sovraccarico, sovra-viaggio, blocco delle porte di protezione, arresto di emergenza
Principali parametri tecnici
|
Articolo
|
Specificità
|
| Modello |
CLY-1250/1+4 Macchina di posa planetaria |
| Dimensione della bobina in gabbia |
PN1250 (1 bobina centrale + 4 bobine laterali) |
| Input Core Dia. |
Φ6 30 mm (sezione del conduttore 10 300 mm2) |
| Max. sovraccarico del cavo |
≤ Φ80 mm |
| Cage Max. Velocità di rotazione |
50 giri/min |
| Stranding / Lay-up Pitch |
300×2500 mm (regolabile senza passaggio, S/Z) |
| Max. velocità della linea |
≈ 50 m/min |
| Testa di nastro non metallica |
2-pad, 500 ∼ 650 giri al minuto; regolabile senza passo |
| Dispositivo di ritiro |
Caterpillar pneumatico, trazione massima 1600 kg |
| Pagamento centrale |
Tipo di colonna PN800 PN1600 |
| Assorbimento |
Tipo di portale PN2000 / PN2500 |
| Motore di trasmissione principale |
Invertitore CA di 45 kW (gabbia) |
| Motore a nastro |
Invertitore CA da 11 kW |
| Motore Capstan |
Invertitore CA da 22 kW |
| Motore di assorbimento |
5Invertitore CA da 0,5 kW |
| Potenza totale installata |
≈ 85 kW (3Ph, 380V±10%, 50Hz) |
| Altezza del centro della macchina |
1000 mm |
| Direzione |
Da destra a sinistra (personalizzabile) |
| Dimensione complessiva (ref.) |
≈ 35.000 × 6.000 × 5.000 mm |
Composizione della macchina (fornitura standard)
-
PN1250/1+4 gabbia di bloccaggio planetario con torsione inversa 1 set
-
1 set di supporti per la scatola a strisce a doppia fila
-
Φ630×2 Dispositivo di cinta adesiva non metallico 1 set
-
Contatore di lunghezza meccanico + elettronico ¢ 1 set
-
1600 kg Caterpillar pneumatico Capstan ¢ 1 set
-
Φ2500 Tipo di portale Assunzione con Traverse 1 set
-
Sistema di controllo elettrico completo (PLC + HMI + Inverter) 1 set
-
Guardie di sicurezza e dispositivo di arresto di emergenza
-
Φ1600 Colonna central Pay-off Stand 1 set
