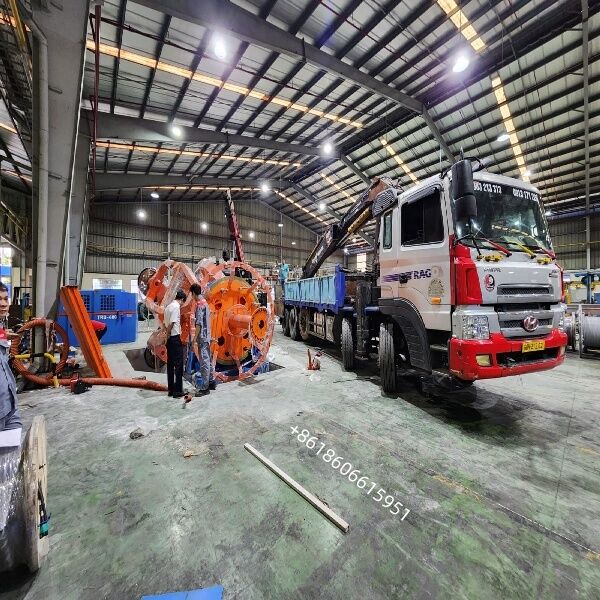

Macchina per la posa dei cavi 1250/1+4 1250mm Bobbin Planetary Cabler
Visualizzazione
La macchina di posa planetaria CLY-1250/1+4 è progettata per il cablaggio / posa di cavi elettrici a bassa e media tensione multi-core, cavi di controllo e cavi minerari.È adatto sia per i nuclei rotondi che per quelli a forma di settore (fino a 5 nuclei)La gabbia di attacco è dotata di una funzione di torsione inversa al 100%, che garantisce una tensione interna minima nel cavo posato.L'intera linea è controllata da uno schermo touch PLC + HMI con motori a motore inverter per un preciso passo di posa e una velocità di linea sincronizzata.
Applicazione
L'installazione di cavi di alimentazione LV/MV (PVC, XLPE isolati)
Cavi di controllo e cavi di estrazione (2 ′ 5 core)
Confezionato per la produzione di prodotti della voce 8528
Tenuta non metallica facoltativa (polyester / nastro di mica) e armatura di filo d'acciaio
Caratteristiche chiave
gabbia di blocco planetario (1 bobina centrale + 4 bobine laterali, PN1250) con piena capacità di torsione
Direzione S/Z del filamento, passo di posa regolabile senza passaggio tramite PLC (300 ∼ 2500 mm)
Struttura di grande cuscinetto a doppio supporto per operazioni ad alta velocità e a bassa vibrazione
Funzione di fissaggio/schiusura elettrica della bobina, funzione di pre-torsione per i nuclei di settore
Equipaggiato con testa di avvolgimento non metallica (2-pad, 500~650 giri al minuto) e corazzatura in acciaio opzionale
Capstan pneumatico con misurazione della lunghezza e arresto automatico in caso di guasto
Protezioni complete per la sicurezza: sovraccarico, sovra-viaggio, blocco delle porte di protezione, arresto di emergenza
| Tipo |
1 + 3 = 4 Bobbin |
1 + 4 = 5 Bobbin |
| Modello |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Bombo φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Sezione del cavo per nuclei rotondi [mm2] |
16-240 |
25-300 |
25-300 |
16-240 |
25-300 |
25-300 |
| Sezione del cavo per i nuclei di settore [mm2] |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
| Sezione del cavo per nuclei pre-spirali [mm2] |
16-240 |
16-400 |
16-400 |
16-240 |
16-400 |
16-400 |
| Cavo finito φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Velocità del rotore [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Velocità della linea [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Potenza del motore principale [kW] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
La macchina può incastrare i cavi rotondi con torsione posteriore e cavi di settore senza torsione posteriore
Azionamento della linea da motori AC/DC con sincronizzazione elettronica o meccanica tra i componenti della linea.
Facilitato dalla correzione del settore motorizzato
Con o senza arrangiamento di torsione posteriore (arrangiamento solare e planetario)
L'albero principale è supportato da cuscinetti a rulli per una facile manutenzione.
Caselle di marcia speciali per l'azionamento principale
Freno a tamburo pneumatico pesante per gabbia principale
Fornitura di bobine da 4 a 9 bobine.
HMI e PLC equipaggiati (facoltativo)
Settifica facile
Varietà di acquisizioni e di rimborsi disponibili
Unità di trascinamento fuori cintura per veicoli pesanti
Capi di nastro tangenziali/concentrici in linea
