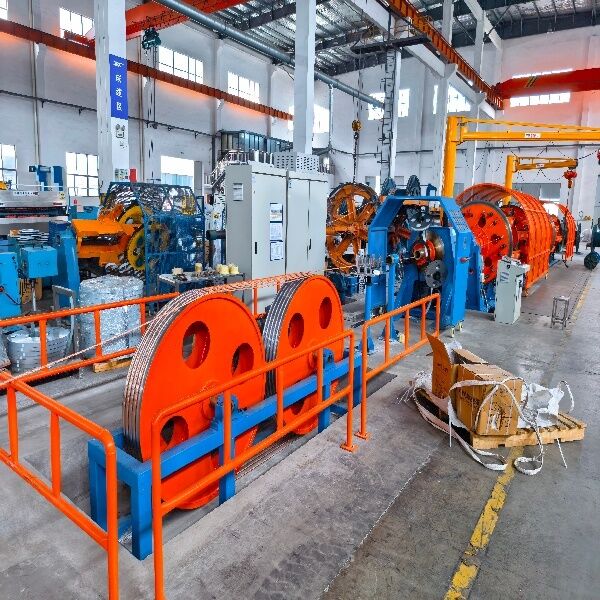

500/12+18 Planetary Stranding Machine Wire & Cable Cage Strander Cina

500/12+18 Planetary Stranding Machine Wire & Cable Cage Strander Cina

Visualizzazione

La macchina per il rilevamento dei fili planetari JLY-500/12+18 è appositamente progettata per il rilevamento dei fili di rame, alluminio, conduttori ACSR e nuclei isolati dei cavi di controllo.Equipaggiato con un meccanismo di torsione inversa per ingranaggi planetari (100% di torsione inversa disponibile), elimina la tensione interna del filo durante lo stratificazione, rendendolo ideale per conduttori rotondi o a settore, filo di acciaio,e anche armature di filo d'acciaio / schermature di filo di rame se opzionalmente configurateLa linea è azionata da motori inverter a corrente alternata individuali e controllata tramite schermo touch PLC + HMI per una regolazione precisa e graduale della lunghezza della posa.

Applicazioni

Stringamento di conduttori di rame e alluminio spogliati (sottili/duri)

Fabbricazione di fili di acciaio rinforzato con conduttore di alluminio (ACSR)

Cori isolanti per cavi di controllo e cavi di segnale

Armature di filo di acciaio o schermature di filo di rame opzionali

Adatti a conduttori a settore rotondi e precompattati

Caratteristiche chiave

Configurazione della gabbia: 1 bobina centrale + 12 + 18 bobine PND500 (standard PN500 / DIN 46395/46397)

Full Planetary Back-Twist: meccanismo planetario a ingranaggi riduce la torsione del filo e lo stress interno

S/Z Stranding Direction: Lay pitch stepless regolabile tramite PLC (tipicamente 40×800 mm)

Azionamento individuale dell'inverter: gabbia, capstan e presa in carico azionati indipendentemente e sincronizzati

Controllo della tensione della polvere meccanica / magnetica: mantiene la tensione uniforme da bobina piena a vuota

Opzionale testa di cinta non metallica (Φ400×2 o Φ630×2): per l'avvolgimento con nastro di mica / poliestere / cuscino

Sistemi di sicurezza: arresto di emergenza, protezione da sovraccarico, blocco delle porte di protezione, arresto automatico con filo rotto

Composizione della macchina standard

Φ1600 Colonna central Pay-off Stand (o PN800 PN1250) 1 set

PN500/1+12+18 gabbia di bloccaggio planetario con meccanismo di torsione inversa 1 set

Chiusura/assemblaggio (regolabile) 1 set

Dispositivo di adesione a nastro non metallico Φ400×2 (facoltativo) 1 set

Contatore di lunghezza meccanico + elettronico ¢ 1 set

Capstan pneumatico a due ruote (Ø1600/Ø2000) 1 set

Tipo di portale Assunzione con traverse (PN1250/PN1600) ¢ 1 set

Capo di controllo elettrico completo (PLC + HMI + Inverter + I/O di sicurezza) 1 set

Barriere di sicurezza, fermate di emergenza e fari di avvertimento

Accessori opzionali

Testa di armatura con filo di acciaio / nastro di acciaio

Testa di schermatura / schermatura del filo di rame

Fabbricazione a partire da fibre sintetiche

Polvere magnetica / sistema di tensione di isteresi (marca importata facoltativa)

01. supporto a cuscinetto completo: adottare il cuscinetto completo per sostenere il tubo di fiocco, che aumenta notevolmente la produzione
L'efficienza e il funzionamento regolare, il basso rumore e la lunga durata di vita.
02. Conveniente fissaggio della bobina: adottare molla per fissare la bobina automaticamente e allentare pneumaticamente
Tali modelli sono facili e sicuri da usare.
03. Protezione del filo rotto: La funzione di protezione del filo rotto assicura l'arresto della macchina automaticamente
Una volta rilevato il filo rotto.
