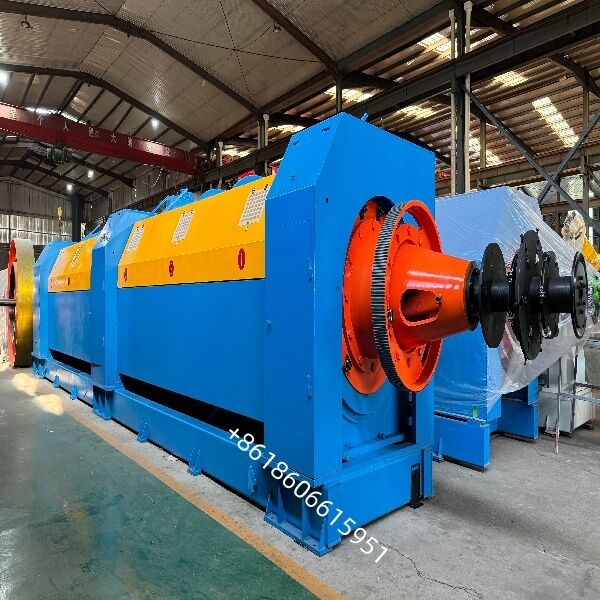

Stringhe tubolari ad alta precisione per una qualità superiore del cavo per il Sudafrica

Strander tubolare ad alta precisione per cavi di qualità superiore in Sud Africa

**Aree di applicazione chiave**

Questa attrezzatura viene utilizzata principalmente per la cordatura e il cablaggio dei seguenti materiali:

Conduttori metallici: filo di rame, filo di alluminio e filo di acciaio.

Prodotti di cavo: conduttore in alluminio rinforzato con acciaio (ACSR), filo di terra ottico (OPGW), cavi di controllo, funi metalliche, corde per pneumatici, ecc.

Conduttori isolati: in grado di cablare e intrecciare conduttori isolati in plastica o gomma se dotati di un'unità di nastratura.

**Struttura principale e componenti**

Una tipica linea di cordatura tubolare comprende le seguenti sezioni:

Sistema di svolgimento: Supporto di svolgimento centrale e porta bobine a culla posizionati all'interno del tubo.

Unità principale (corpo del tubo): un corpo cilindrico saldato supportato da cuscinetti di grandi dimensioni; bilanciato dinamicamente per un funzionamento ad alta velocità e silenzioso.

Dispositivi ausiliari: Portamatrice doppia, contatore di lunghezza e sistema di lubrificazione.

Traino e riavvolgimento: argano, unità di raccolta e meccanismo di traslazione.

Sistema di controllo: i modelli moderni utilizzano tipicamente il controllo PLC + HMI, abilitando funzionalità come la regolazione continua della lunghezza di posa, l'arresto automatico in caso di rottura del filo e il controllo costante della tensione.

Configurazioni opzionali: Dispositivo nastrante, freni di tensione magnetici a polvere/isteresi.

**Caratteristiche tecniche e vantaggi**

Alta velocità ed elevata produttività: la struttura tubolare offre un'eccellente rigidità, supportando elevate velocità di rotazione (superiori a 1500 giri/min per i modelli più piccoli), con conseguente elevata velocità della linea ed elevata capacità di produzione.

Precisione e stabilità: il supporto completo dei cuscinetti e il design del tubo di grande diametro garantiscono un funzionamento regolare, una lunghezza di posa uniforme e un'elevata qualità del prodotto.

Sicurezza: dotato di sistemi completi di rilevamento rottura cavo, frenatura pneumatica e custodia protettiva.

Direzione operativa:La macchina della mano destra, cioè di fronte al funzionamento del dispositivo, al pay-off sinistro e al prelievo destro
Colore
Parte rotante:arancione esterno RAL1028
Corpo principale dell'attrezzatura: RAL5015blu cielo
Parte del telaio: esterno nero RAL9017
Armadio di controllo: RAL7032
