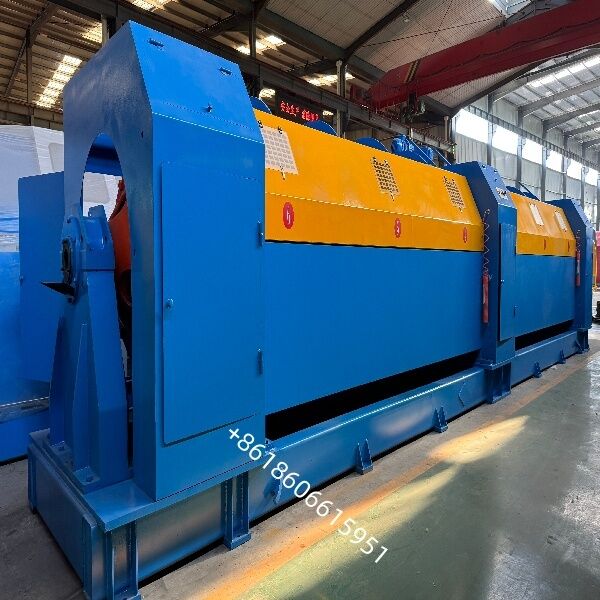

Macchina per stratificazione tubolare pesante: progettata per l'efficienza in Sudafrica

Macchina per stratificazione tubolare pesante: progettata per l'efficienza in Sudafrica

**Aree di applicazione chiave**

Questa attrezzatura è utilizzata principalmente per la fiancata e il cablaggio dei seguenti materiali:

Conduttori metallici: filo di rame, filo di alluminio e filo d'acciaio.

Prodotti di cavi: acciaio rinforzato con conduttore di alluminio (ACSR), filo di terra ottico (OPGW), cavi di controllo, corde di filo, cordoni per pneumatici, ecc.

Cori isolati: capaci di cablaggio e stratificazione di nuclei isolati in plastica o gomma se dotati di un'unità di attacco.

**Struttura e componenti del nucleo**

Una linea tipica di stratificazione tubolare comprende le seguenti sezioni:

Sistema di rilievo: supporto centrale di rilievo e portatori a bobina di tipo culla situati all'interno del tubo.

Unità principale (corpo del tubo): un corpo cilindrico saldato sostenuto da grandi cuscinetti; dinamicamente bilanciato per un funzionamento ad alta velocità e a basso rumore.

Dispositivi ausiliari: supporto per la matrice di raddoppio, contatore di lunghezza e sistema di lubrificazione.

Allontanamento e presa in carico: capstan, unità di presa e meccanismo di trascinamento.

Sistema di controllo: i modelli moderni utilizzano in genere il controllo PLC + HMI, che consente funzionalità come la regolazione della lunghezza della posa senza gradini, l'arresto automatico in caso di rottura del filo e il controllo della tensione costante.

Configurazioni opzionali: dispositivo di fissaggio, freni a tensione a polvere magnetica/isteresi.

** Caratteristiche tecniche e vantaggi**

Alta velocità e elevata produttività: la struttura tubolare offre un'eccellente rigidità, supportando alte velocità di rotazione (oltre 1500 giri al minuto per i modelli più piccoli),che si traduce in velocità di linea elevate e capacità produttiva elevata.

Precisione e stabilità: il supporto completo del cuscinetto e la progettazione di un tubo di grande diametro garantiscono un funzionamento regolare, una lunghezza uniforme e un'elevata qualità del prodotto.

Sicurezza: dotato di un sistema completo di rilevamento della rottura del filo, di frenatura pneumatica e di sistemi di protezione.

Direzione operativa:La macchina destra, cioè rivolto al dispositivo di funzionamento, il sinistro di pagamento, e il diritto di assunzione
Colore
Parte rotante:arancione al di fuori di RAL1028
Corpo principale dell'apparecchiatura: RAL5015 blu cielo
Parte sottosquadra: RAL9017 nero esterno
Apparecchio di controllo: RAL7032

Massimizza la produttività del tuo cavo con la nostra macchina ad alta velocità

Nella competitiva industria dei fili e dei cavi, la precisione, la velocità e l'affidabilità determinano il vostro successo.La nostra Advanced Tubular Stranding Machine è stata progettata per rivoluzionare il vostro processo di stranding, fornendo conduttori di qualità superiore con un'efficienza operativa senza pari..

Perché scegliere la nostra stringa tubolare?

Prestazioni ad alta velocità: il design ottimizzato del tubo con grandi cuscinetti supporta velocità di rotazione fino a 1.500 giri al minuto, aumentando significativamente la produzione giornaliera.

Tecnologia 100% Back-Twist: garantisce il sollievo dello stress interno per i fili di rame, alluminio e acciaio, producendo cavi più dritti e privi di torsione ideali per ACSR, OPGW e fili di acciaio.

Controllo della lunghezza di posa di precisione: dotato di sistema di controllo PLC + HMI e regolazione del passo senza passaggio (40-350 mm +), garantendo una geometria di filamento costante ogni volta.

Costruzione robusta e sicura: doppio supporto per grandi cuscinetti, lubrificazione circolatoria di olio sottile e protezioni di sicurezza completamente chiuse riducono al minimo i tempi di inattività e prolungano la durata della macchina.

Componenti Premium: assemblati con motori Sie-mens, elettrodomestici Sch-Neider, cuscinetti NSK/FAG/SKF per garantire un'affidabilità di livello mondiale.
