Precisione Magnetic Pay-off 500-630: tensione stabile per stranding ad alta velocità

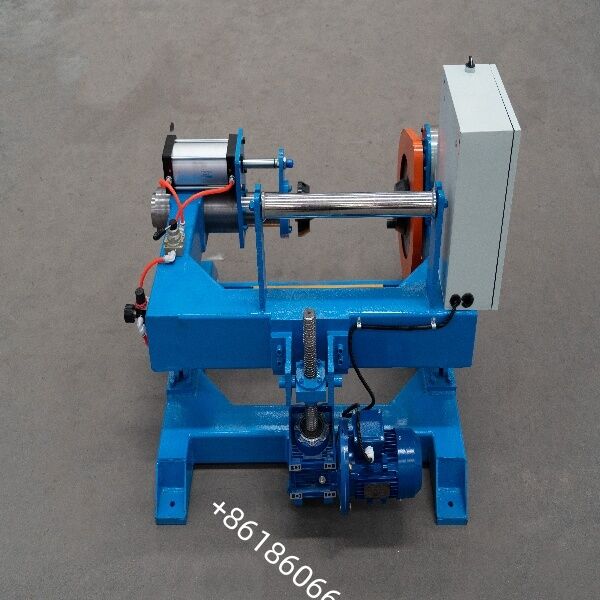

Il "Magnetic Pay-off 500-630" si riferisce a un supporto di pagamento che utilizza una polvere magnetica o un freno di accoppiamento magnetico, progettato per bobine con diametri compresi tra Φ500 mm e Φ630 mm.È comunemente utilizzato nella fase di ripartizione a monte di attrezzature come macchine per il ripiegamento tubolare e linee di estrusione per fornire un controllo della tensione stabile e prevenire l'intricciamento o l'allentamento dei cavi.

** Riassunto dei termini chiave **

** Magnetic Pay-off:**

Un supporto che utilizza un freno a polvere magnetica o un accoppiamento magnetico per fornire una tensione passiva regolabile e liscia, evitando l'intricciamento del filo causato dall'inerzia.

**500-630:**

Indica la gamma di diametro applicabile della bobina, in particolare PN500 ¥PN630 (diametro esterno della flange di circa 500 ¥630 mm); alcuni modelli supportano un intervallo regolabile di Φ400 ¥630 mm.

** Caratteristiche tecniche comuni (configurazione tipica) **

** Controllo della tensione:**

frenata a polvere magnetica o accoppiamento a isteresi; la tensione è regolabile senza passaggio tramite un regolatore (le configurazioni comuni includono unità a polvere magnetica da 5 kg o 10 kg).

** Progettazione strutturale:**

Tipo senza albero con fissaggio a doppia estremità o tipo fisso a stazione singola/doppia; dispone di fissaggio pneumatico e sollevamento/abbassamento elettrico.

**Capacità di carico:**

carico massimo di circa 600-1500 kg (a seconda del modello specifico e delle dimensioni del rullo).

**Diametro del filo applicabile:**

Tipicamente φ0,3 ∼5,0 mm (cavi in rame, alluminio, leghe, ecc.); personalizzabile in base ai requisiti del processo.

**Velocità della linea:**

I modelli passivi possono raggiungere velocità fino a circa 200 m/min; i modelli attivi dotati di motori consentono un controllo della velocità sincronizzato con la linea di produzione principale.

** Funzioni ausiliarie:**

rilevamento/arresto automatico della rottura del filo, protezione del limite superiore e inferiore e regolazione della tensione/collegamento del sistema tramite touchscreen e PLC.

1. in macchine per la stratificazione tubolare
Funzione: fonte di tensione di rilievo centrale + fonte di tensione di rilievo anticipato multi-testa
Pagamento centrale
Inserisce un singolo cavo centrale (nucleo in acciaio, nucleo in rame, fibra ottica, ecc.) all'interno del corpo tubulare.
La frenata a particelle magnetiche fornisce una tensione costante con capacità di torsione inversa; in combinazione con la rotazione ad alta velocità del corpo tubulare,Questo impedisce al filo centrale di allentarsi o assottigliarsi a causa della forza centrifuga.
Rimborso multi-capitale
I supporti indipendenti per il pagamento delle particelle magnetiche sono configurati per più fili singoli nella sezione di ingresso della macchina principale di ripiegamento.
La tensione di ciascun filo è regolabile in modo indipendente, garantendo una tensione costante tra i fili, un passo uniforme e un'eccellente rotondità del prodotto finito.

Funzioni chiave:
Impedisce al filo centrale di "girare" o "sciogliersi".
Riduce i tassi di rottura del filo; supporta il funzionamento ad alta velocità superiore a 1000 giri al minuto.
Minimizza lo stress interno e il rimbalzo dopo essere rimasti bloccati.

2. nelle linee di estrusione
Funzione: stabilizzatore di tensione frontale per la produzione di isolamento/involucro
Utilizzato durante la fase di recupero prima che i nuclei o i conduttori isolati entrino nell'estrusore.
La frenata a particelle magnetiche contrasta l'inerzia del rullo, permettendo al filo di entrare nella testa di estrusione a tensione costante, impedendo così:
Eccentricità dello strato di isolamento.
Spessore della parete irregolare.
Deficienti superficiali quali disegni di "bamboo" o segni di chiacchiere.

Funzioni chiave:
Garantisce la consistenza del diametro esterno estruso.
Riduce l'accumulo o l'assottigliamento del filo durante i cicli di partenza-sottovoce.

3In Stranders rigidi / Stranders planetari
Funzione: unità di pagamento anticipato e di pagamento ausiliario
Funziona come uno stand di pre-pagamento per alimentare senza intoppi più bobine di filo singolo nella gabbia di blocco.
Fornisce una tensione delicata e senza scosse durante il blocco di conduttori di grande sezione trasversale (ad esempio, ACSR, cavi di grande calibro) a basse velocità,proteggere i conduttori di alluminio o rame morbidi dalla deformazione dovuta allo stretchingFunzioni chiave:
Accomoda conduttori flessibili a catena di grandi dimensioni.
Sincronizza l'avvio/arresto e il monitoraggio della tensione con la macchina principale.

4. nelle macchine per disegnare fili
Funzione: risparmio di risparmio prima del prelievo grossolano o intermedio
Sfrutta la materia prima da grandi bobine (Φ500 ≈ 630 mm) prima delle fasi di tracciamento grossolano o intermedio.
La frenata a particelle magnetiche assorbe l'inerzia della bobina, impedendo il sovraccarico del filo e la rottura.
Funzioni chiave:
Protegge le matrici e prolunga la durata di vita delle matrici.
Migliora la stabilità della velocità di tracciamento.

5- In Macchine di raggruppamento.
Funzione: controllo della tensione di precisione per conduttori flessibili
Utilizzato per la ripartizione di fili fini e flessibili in rame, in scatola o in lega durante il raggruppamento/stringamento.
La modalità a bassa tensione impedisce lo stretching o la rottura di fili fini; adatta per fili ultra-fini, fili di grado medico e fili elettronici.
Funzioni chiave:
Adatto per fili fini (φ0,03 φ1,0 mm).
Migliora la rotondità e la flessibilità del filo raggruppato.

6. nelle macchine per la confezione di nastri
Funzione: tensione costante del nastro o del filo
Fornisce una tensione di svincolo stabile per materiali come nastro di mica, nastro di poliestere e tessuto non tessuto.
Previene la ruggine, la sovrapposizione o lo scioglimento del nastro; garantisce la qualità degli strati isolanti o di schermatura.
Funzioni chiave:
Garantisce un'incisione senza bolle d'aria.
Sincronizza con la macchina principale; compensazione automatica della tensione.

7. in linee di raccolta / riavvolgimento
Funzione: unità di ripagamento della tensione di precisione
Serve come unità di pagamento durante processi come il rimbalzo, l'ispezione e il marcatura a getto d'inchiostro.
Garantisce che il filo non si torce o si deformi durante il processo di riavvolgimento.
Funzioni chiave:
Adatto per il rivolgimento di precisione di cavi finiti e semiconduttori.
Mantenere la tensione a circuito chiuso in linea con l'unità di assunzione.
