Svolgimento e avvolgimento della colonna per carichi pesanti: progettata per la massima stabilità del carico

Svolgimento e avvolgimento della colonna per carichi pesanti: progettata per la massima stabilità del carico

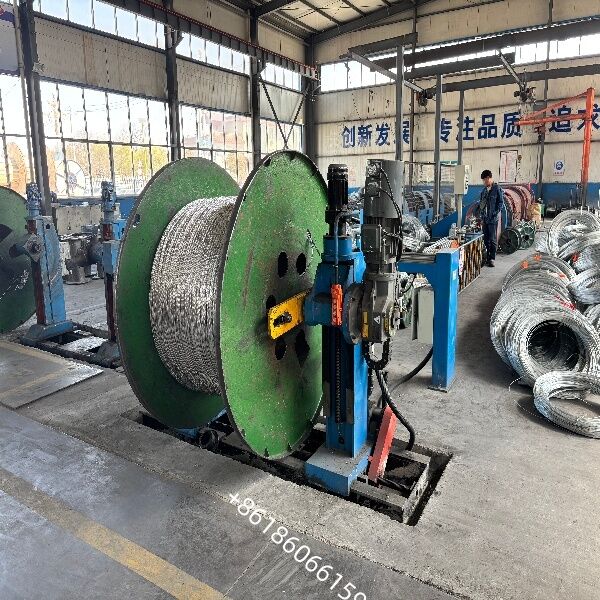

Le unità svolgitrici e avvolgitrici a colonna (note anche come macchine svolgitrici/avvolgitrici a doppia colonna o a portale) sono apparecchiature ausiliarie essenziali nelle linee di produzione di cavi utilizzate per gestire bobine di grande formato e per carichi pesanti (bobine/tamburi). Utilizzano due colonne indipendenti, in grado di eseguire il sollevamento verticale motorizzato e l'apertura/chiusura orizzontale, per bloccare e fissare il foro centrale della bobina, consentendo uno svolgimento (svolgimento) e un riavvolgimento (avvolgimento) fluidi del cavo.

**Caratteristiche strutturali principali**

**Supporto a doppia colonna:** presenta una struttura a colonna in lamiera d'acciaio saldata; i motori azionano viti o catene per controllare il movimento verticale e orizzontale delle colonne, accogliendo bobine di varie larghezze e diametri (tipicamente compresi tra PN800 e PN3150 o superiori).

**Bloccaggio senza albero:** la bobina è fissata tramite coni di bloccaggio (mandrini centrali) su entrambe le estremità, eliminando la necessità di inserire un albero solido e pesante; ciò garantisce un'elevata efficienza nel cambio bobina ed è ideale per operazioni pesanti.

**Progettazione mobile (opzionale):** Le grandi unità a portale/portale possono spostarsi avanti e indietro sui binari a pavimento per adattarsi ai cambiamenti nella lunghezza della linea di produzione o per sincronizzarsi con altre attrezzature (come i traini a cingoli).

**Sistemi di tensione e traslazione:**

**Ricompensa:** Solitamente dotato di freni a disco meccanici, freni a particelle magnetiche o controllo della coppia del motore per mantenere la tensione di svolgimento.

**Presa:** Presenta un servomotore indipendente o un motore controllato da VFD e un sistema di traslazione di precisione per garantire un avvolgimento ordinato e stratificato e impedire il "telescoping".

**Ruolo nella linea di produzione**

**Come unità di svolgimento:** Posizionata all'inizio di trefolatori tubolari, trefolatori rigidi/planetari o linee di estrusione, fornisce una tensione di svolgimento stabile per bobine di grandi dimensioni di conduttori o nuclei di cavi, prevenendo avvolgimenti allentati o abrasioni superficiali.

**Come unità di avvolgimento:** Posizionata alla fine dei processi di cablaggio, estrusione, armatura o riavvolgimento, avvolge ordinatamente il cavo finito su bobine di grandi dimensioni a un passo prestabilito, facilitando lo stoccaggio e il trasporto. Linea di riavvolgimento/test indipendente: funziona come unità di svolgimento e riavvolgimento autonoma per la verifica della lunghezza del cavo, il test della scintilla, la marcatura a getto d'inchiostro o il trasferimento della bobina.

Distinzioni da altri sistemi di pay-off

Rispetto ai pay-off a sbalzo magnetici/senza albero (modelli 500–630 su piccola scala): il sistema a colonna è progettato specificamente per carichi ultrapesanti (da 5 a 55 tonnellate) e bobine di grande diametro, offrendo una rigidità strutturale superiore; al contrario, i supporti di svolgimento a polvere magnetica 500–630 sono generalmente utilizzati per processi di cordatura ad alta velocità di scartamento medio-piccolo o di estrusione a monte.

Rispetto agli svolgitori elettrici (basati su albero): il sistema a colonna elimina la necessità di installare o rimuovere gli alberi durante il cambio bobina, offrendo livelli più elevati di automazione e sicurezza, rendendolo più adatto per la produzione di prodotti di grande sezione trasversale e di lunga lunghezza come cavi ad alta tensione e sottomarini.
