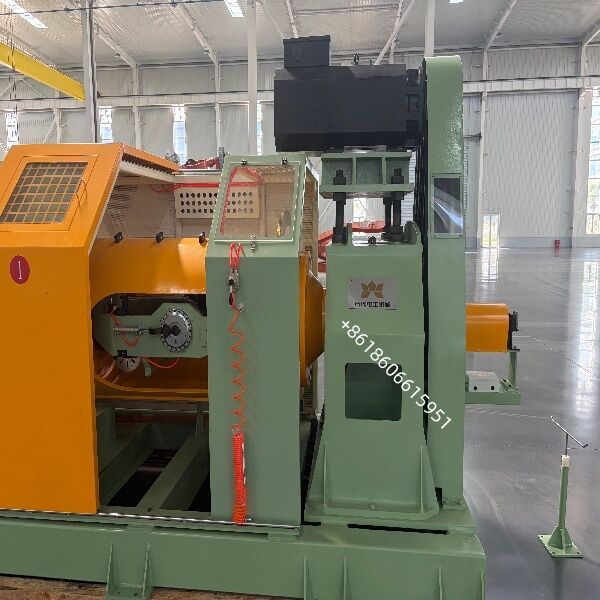

Macchina per funi metalliche e trefoli industriali 1+6 fune metallica in acciaio zincato Macchina per torcitura

Macchina per trefoli di funi metalliche e trefoli industriali 1+6 fune metallica in acciaio zincato Macchina per trefoli

Trefolatrice tubolare ad alta velocità per la produzione di trefoli in acciaio per calcestruzzo precompresso 1x7 (trefoli PC) e funi metalliche in acciaio zincato/inossidabile 1+6. Sei fili vengono svolti dall'interno del tubo rotante, si attorcigliano attorno a un filo centrale senza torsione ed escono come un trefolo geometricamente stabile e privo di tensioni — fino a 1200 giri/min di velocità della gabbia.

Panoramica del prodotto

Trefolatrice tubolare · Modello TG-630/1+6 · Per trefoli in acciaio per calcestruzzo precompresso 1x7 e fune metallica 1+6

La macchina per trefoli tubolare 630/1+6 è un sistema di trefolatura ad alta velocità e privo di torsione, progettato per i produttori di trefoli in acciaio per calcestruzzo precompresso (PC) secondo ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Essa dispone sei fili esterni (avvolti su bobine da 630 mm alloggiate all'interno del tubo rotante) attorno a un filo centrale stazionario, producendo la struttura standard del trefolo 1x7 utilizzata nelle costruzioni in calcestruzzo post-teso e pre-teso.

Poiché le bobine di svolgimento ruotano con il tubo anziché contro-ruotare, la macchina non imprime alcuna torsione inversa ai singoli fili. Il risultato è un trefolo con passo di posa uniforme, diametro costante, bassa rilassatezza e eccellenti prestazioni di aderenza con il calcestruzzo — le tre proprietà che determinano se un trefolo supera i test di trazione e di rilassatezza.

Cinematica tubolare vera, priva di torsione
Sei bobine da 630 mm alloggiate all'interno di un tubo in acciaio bilanciato dinamicamente. I fili vengono svolti senza inversione, quindi nessuna torsione residua, nessun "effetto molla" nel trefolo finito, nessun danno ai fili.

Ingranaggi temprati e rettificati
Set di ingranaggi per la selezione del passo di posa, più variante continua su richiesta. Precisione del passo ≤ ±1%, ripetibile bobina per bobina e lotto per lotto.

Tensionamento del singolo filo
Tensionamento di svolgimento a polvere magnetica o controllato da servo, 5-60 N per filo, deriva ≤ ±5% su 8 ore. Elimina i fili esterni allentati e le fluttuazioni di diametro.

Tubo di sicurezza a tutta lunghezza
Tubo rotante racchiuso da una protezione in acciaio stazionaria con porte di accesso interbloccate, rilascio porta a zero velocità e arresto di emergenza a doppio canale (ISO 13849-1, Cat. 3).

Capacità ad alta velocità
Velocità della gabbia fino a 1200 giri/min (dipendente dal prodotto e dal bilanciamento). Supporto a doppio cuscinetto, bilanciamento dinamico ISO 21940 G6.3, vibrazioni ≤ 2,8 mm/s a piena velocità.

Controllo PLC + HMI
Visualizzazione in tempo reale di giri/min, passo di posa, velocità lineare, conteggio metri, tensione e allarmi. 50 ricette di prodotto, Ethernet/Modbus TCP, OPC-UA opzionale per collegamento MES.

Garanzia di qualità e post-vendita
Test di accettazione in fabbrica (FAT)
Funzionamento a vuoto ≥ 2 ore a 1200 giri/min, vibrazioni ≤ 2,8 mm/s
Precisione del passo di posa ≤ ±1% su 100 m
Stabilità della tensione ≤ ±5% su 8 ore
Diametro del trefolo entro ±0,15 mm, ovalità non > 3%
Test circuito di sicurezza secondo ISO 13849-1, Cat. 3
Documentazione e supporto
Disegno GA, P&ID, schema elettrico, lista terminali
Manuale operativo e di manutenzione (EN / CN / RU / ES)
Lista ricambi con codici OEM, lista utensili, dichiarazione CE
Installazione in loco, messa in servizio e formazione operatori
12 mesi di garanzia, spedizione ricambi entro 72 ore dallo stock
Diagnostica remota tramite VPN / TeamViewer

Direzione di funzionamento:

Macchina destrorsa, ovvero, di fronte al dispositivo operativo, svolgimento a sinistra e avvolgimento a destra

Colore:

Corpo principale dell'attrezzatura: RAL 6021 Verde Chiaro (finitura rugosa)
Parti rotanti: RAL 1037 Giallo Sole
Corpo principale della protezione: RAL 6021 Verde Chiaro (finitura rugosa)
Pannelli porta scorrevole: RAL 1037 Giallo Sole
Interno protezione: RAL 1013 Bianco Ostrica
Alloggiamento controllo: RAL 7032 Grigio Ghiaia
